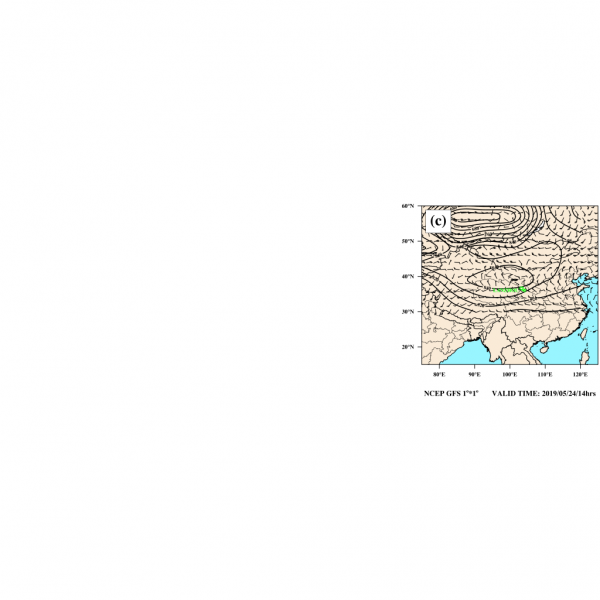

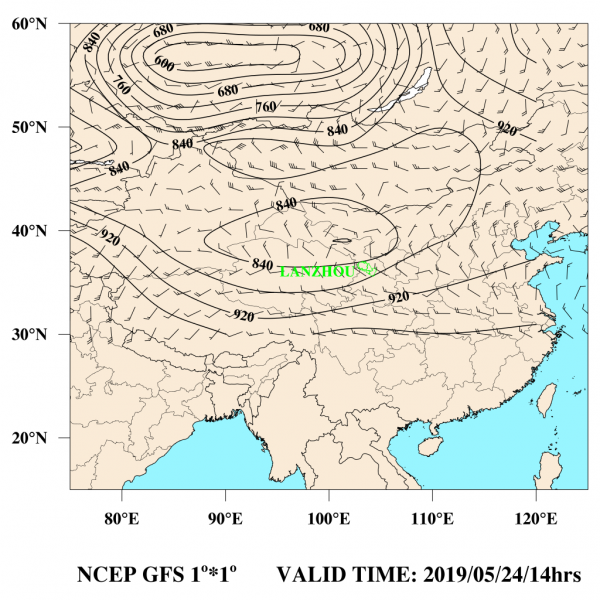

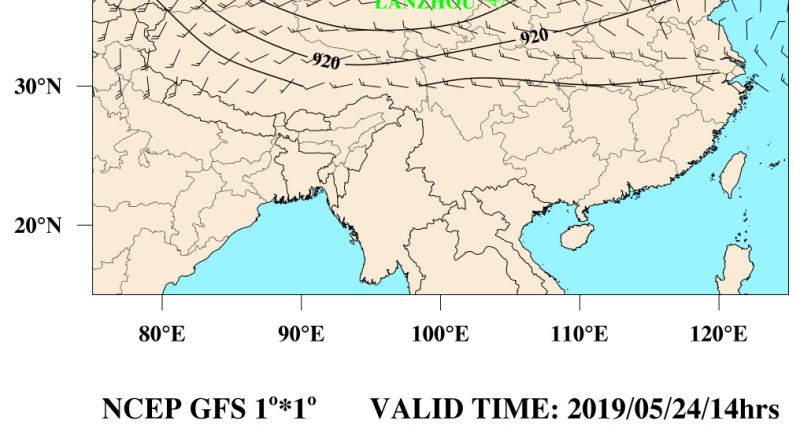

求各位大佬看一下，我循环赋值作图为什么只画出最后一个图？而且只画出一半

清明雨上

load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/gsn_code.ncl"
load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/gsn_csm.ncl"
load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/contributed.ncl"
load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/shea_util.ncl"

begin
; ;***********************************************
; ; get variable names from grib file
; ;***********************************************
;    grib_in  = addfile("./fnl_20190524_06_00.grib2","r")
;    names    = getfilevarnames(grib_in); extract all variable names
; ;***********************************************
; ; create output netcdf file
; ;***********************************************
;    system("rm fnl_20190524_06_00.nc") ; remove any pre-existing file
;    ncdf_out = addfile("fnl_20190524_06_00.nc" ,"c")       ; create output netCDF file
; ;***********************************************
; ; loop through variables and output each to netcdf
; ;***********************************************
;    do i = 0, dimsizes(names)-1
;    ncdf_out->$names(i)$ = grib_in->$names(i)$
;    end do
; ;***********************************************
a=15
b=60
c=75
d=125

;---Open file and read data
dir="/home/*/fnl/newtqxst/"
fils = systemfunc ("ls " + dir + "*.nc" )
f=addfiles(fils, "r")
ListSetType(f, "join")
print(f)


  ; filename = "fnl_20190524_06_00.nc"
  ; f    = addfile(filename,"r")
  ; lon = f[:]->lon_0(:,{c:d})
  ; printVarSummary(lon)
  ; lat = f[:]->lat_0(:,{a:b})
  lv=f[:]->lv_ISBL0
  print(lv)
  ; h= a->HGT_P0_L100_GLL0(:,{15:60},{75:125})
  ; u = a->UGRD_P0_L100_GLL0(:,{15:60},{75:125})
  ; v = a->VGRD_P0_L100_GLL0(:,{15:60},{75:125})
  ; T = a->TMP_P0_L100_GLL0(:,{15:60},{75:125})-273.15
  ; P = a->PRES_P0_L1_GLL0({15:60},{75:125})/100

  h= f[:]->HGT_P0_L100_GLL0(:,:,{a:b},{c:d})
  u = f[:]->UGRD_P0_L100_GLL0(:,:,{a:b},{c:d})
  v = f[:]->VGRD_P0_L100_GLL0(:,:,{a:b},{c:d})
  ; T = f->TMP_P0_L100_GLL0(:,{a:b},{c:d})-273.15
  P = f[:]->PRES_P0_L1_GLL0(:,{a:b},{c:d})/100

  ;---Start the graphics
  printVarSummary(v)

do i=0,2


    v!2="lat"
    v!3="lon"
    lat= (/f[:]->lat_0(i,a:b)/)
    lat@units="degrees_north"
    lon=(/f[:]->lon_0(i,c:d)/)
    lon@units="degrees_east"
    v&lat=lat
    v&lon=lon


    u!2="lat"
    u!3="lon"
    lat= (/f[:]->lat_0(i,a:b)/)
    lat@units="degrees_north"
    lon=(/f[:]->lon_0(i,c:d)/)
    lon@units="degrees_east"
    u&lat=lat
    u&lon=lon

    P!1="lat"
    P!2="lon"
    lat= (/f[:]->lat_0(i,a:b)/)
    lat@units="degrees_north"
    lon=(/f[:]->lon_0(i,c:d)/)
    lon@units="degrees_east"
    P&lat=lat
    P&lon=lon


timess=(/"NCEP GFS 1~S~o~N~*1~S~o~N~       VALID TIME: 2019/05/22/14hrs","NCEP GFS 1~S~o~N~*1~S~o~N~       VALID TIME: 2019/05/23/14hrs","NCEP GFS 1~S~o~N~*1~S~o~N~       VALID TIME: 2019/05/24/14hrs"/)

plot1 = new (3 , "graphic")
plot2 = new (3 , "graphic")
LZ_id = new (3 , "graphic")
txid1 = new (3 , "graphic")

; do j = 30,30
  wks = gsn_open_wks("x11","072800850")
  gsn_define_colormap(wks,"MPL_seismic")
;---Set some resources
  res                   = True
  res@cnLineLabelFont= "times-bold"
  res@cnLineLabelFontHeightF=0.011
  res@gsnDraw          = False
  res@gsnFrame         = False
  ; res@tfDoNDCOverlay   = True ;very important for overlay
  res@gsnMaximize       = True     ; maximize plot in frame
  res@cnFillOn          =False    ; turn on color fill
  res@gsnAddCyclic      = False
  res@cnLinesOn = True
  res@mpOutlineOn           = True
  res@mpDataBaseVersion     = "MediumRes"
  res@mpDataSetName         = "Earth..4"
  res@mpOutlineSpecifiers   = "China:states"
  res@mpOutlineBoundarySets = "AllBoundaries"
  ; res@mpFillOn =True
  res@mpLandFillColor       = "antiquewhite"
  res@mpOceanFillColor      = "cadetblue1"
  res@mpMinLatF             = a          ; min lat
  res@mpMaxLatF             = b          ; max lat
  res@mpMinLonF             = c          ; min lon
  res@mpMaxLonF             = d          ; max lon
  res@mpGeophysicalLineThicknessF= 2.0
  res@mpNationalLineThicknessF   = 2.0
  res@gsnLeftString              = lv(0,30)/100+"hPa  Wind&Height&T"
  res@gsnRightString             = "2015/07/28/0(UTC)"
  res@gsnRightStringFontHeightF  = .02
  res@gsnLeftStringFontHeightF   = .02
  res@lbOrientation              = "vertical"
  res@lbTitleOn                  = True                  ; turn on title
  res@lbTitleString              = "Celsius degree"
  res@lbTitleFontHeightF         = .015                 ; make title smaller
  res@gsnStringFont              = "times-bold"
  res@pmTickMarkDisplayMode      = "Always"
  res@tmXBTickSpacingF           = 40
  res@tiXAxisString              = timess(i)
  res@tiXAxisFontHeightF         = .015
  res@tiXAxisFont                = "times-bold"
  res@tmXBLabelFont              =  "times-bold"
  res@tmYLLabelFont              = "times-bold"
  ; res@gsnDraw              = False
  ; res@gsnFrame             = False
  res@gsnAddCyclic      = False
  ; res@cnFillOn          = False
  ; res@cnLineThicknessF = 1
  ; res@cnLineColor = "red"
  ; res@cnInfoLabelOn=False
  ; res@cnFillPalette="MPL_hot"
  res@gsnLeftString=""
  res@gsnRightString=""
  ; res@cnLevelSelectionMode = "ExplicitLevels"          ;绘制等值线
  ; res@cnLevels             = (/0,10,40/)
  ; res@cnFillColors         = (/0,40,80,110,128/)
  ; plot0 = gsn_csm_contour_map(wks,T(i,:,:),res)
  ; res1=True
  ; res1=res
  res@gsnDraw              = False
  res@gsnFrame             = False
  res@mpFillOn             =True
  ; res@tfDoNDCOverlay        = True ;very important for overlay
  res@gsnAddCyclic      = False
  res@cnFillOn          = False
  res@cnLinesOn         = True
  res@cnLineThicknessF = 3
  ; res@cnLineLabelBackgroundColor=-1
  res@cnSmoothingOn  = True
  res@cnLineColor = "black"
  res@cnInfoLabelOn=False
  res@gsnLeftString=""
  res@gsnRightString=""
  res@cnLineLabelPlacementMode="constant"

  ; res1@gsnMaximize=True

  res2                         = True               ; plot mods desired
  res2@gsnDraw                 = False
  res2@gsnFrame                = False
  res2@gsnAddCyclic      = False                    ;为了避免全球图中格林威治子午线的间隙
  ;res2@vcRefMagnitudeF         = 10.               ; make vectors larger
  ;res2@vcRefLengthF            = 0.050             ; ref vec length
  res2@vcGlyphStyle            = "WindBarb"         ; select wind barbs
  res2@vcMinDistanceF          = 0.025              ; thin out windbarbs
  res2@vcRefMagnitudeF         = 4.
  res2@vcRefLengthF            = 0.020
  res2@vcWindBarbScaleFactorF   = 2.5
  res2@vcWindBarbLineThicknessF  =2.
  res2@gsnLeftString=""
  res2@gsnRightString=""
  res2@vcRefAnnoString2On = False
  res2@lbLabelBarOn = False
  res2@vcRefAnnoOn = False
  plot1(i) = gsn_csm_contour_map(wks,P(i,::9,::9),res)
  plot2(i)=gsn_csm_vector(wks,u(i,30,:,:),v(i,30,:,:),res2)
  overlay(plot1(i),plot2(i))

  resP                    = True                   ; modify the panel plot
  resP@gsnMaximize        = True                   ; maximize panel area
  resP@lbLabelFontHeightF =0.035
  resP@lbBoxEndCapStyle ="TriangleBothEnds"
  resP@lbTitleFontHeightF=0.013
  resP@gsnPanelLabelBar   = True                   ; add common colorbar
  resP@lbLabelFontHeightF=0.015
  resP@lbTitleFontHeightF=0.021
  resP@lbLabelFont = "times-bold"
  resP@gsnPanelFigureStrings=(/"(a)","(b)","(c)"/)
  resP@amJust="TopLeft"
  resP@gsnPanelFigureStringsFontHeightF=0.017
  resP@gsnPanelFigureStringsFont="times-bold"
  ; resP@gsnPanelFigureStringsPerimOn=False
  ; resP@gsnPanelFigureStringsBackgroundFillColor=-1
  ; resP@lbTitleString="Divergence"
  resP@lbTitleFont ="times-bold"
  resP@pmLabelBarOrthogonalPosF=-0.03

  lat0  = (/36.072559/)
  lon0  = (/103.82007/)
  tstrs = (/"LANZHOU    "/)
  mkres = True
  txres = True
  mkres@gsMarkerIndex = 16 ; filled dot
  mkres@gsMarkerColor    = "green"
  txres@txFontHeightF = 0.017
  txres@txJust        = "CenterRight"
  txres@txFontColor   = "green"
  txres@txFont        ="times-bold"
; mkid1 = gsn_add_polymarker(wks,plot0,lon0,lat0,mkres)

  txid1(i) = gsn_add_text(wks,plot1(i),tstrs,lon0,lat0,txres)

  LZ_shp_name="/home/*/wrf/WPSV3CP3/lanzhou/lanzhou.shp"
  lnres                  = True
  lnres@gsLineColor      = "green"
  lnres@gsLineThicknessF = 1.5
  LZ_id(i)=gsn_add_shapefile_polylines(wks,plot1(i),LZ_shp_name,lnres)
  ; overlay(plot0,plot1)
end do

draw(plot1)
frame(wks)
gsn_panel(wks,plot1,(/1,3/),resP)

end

happymgj

以gsn_panel画图，就相当于执行了draw（）吧...但是最后临门一脚又draw(plot1)，相当于把gsn_panel画的图覆盖了。所以是不是应该删除最后的draw(plot1)，只保留frame(wks)，或者都删除呢？

清明雨上

happymgj 发表于 2022-6-25 17:00
以gsn_panel画图，就相当于执行了draw（）吧...但是最后临门一脚又draw(plot1)，相当于把gsn_panel画的图覆 ...

错误是我把wks = gsn_open_wks("x11","072800850")写到了循化里
