组合图 怎么拼在一起

vicky-zz

想放五张图，三行，第一行放三张图，其余两行各放一张图，但是自己写的脚本组合起来好奇怪，下面是这五张图的长宽以及位置，有没有大神帮忙看一下，或者还有啥好的方法拼图嘛？
res1@vpXF = 0.005
  res1@vpYF = 0.9375
  res1@vpWidthF     = 0.09
  res1@vpHeightF    = 0.125

plot(0)= gsn_csm_xy(wks,index_tio,lat,res1)

res2@vpXF = 0.905
  res2@vpYF = 0.9375
  res2@vpWidthF     = 0.09
  res2@vpHeightF    = 0.125
plot(2)= gsn_csm_xy(wks,index_EPO,lat,res2)


res@vpXF = 0.1
  res@vpYF = 0.875
  res@vpWidthF     = 0.6
  res@vpHeightF    = 0.25
  plot(1)= gsn_csm_contour_map(wks,dtrend_corr,res)

res@vpXF = 0.1
  res@vpYF = 0.625
  res@vpWidthF     = 0.8
  res@vpHeightF    = 0.25

  plot(3)= gsn_csm_contour_map(wks,corr1,res)

res@vpXF = 0.1
  res@vpYF = 0.375
  res@vpWidthF     = 0.8
  res@vpHeightF    = 0.25
  plot(4)= gsn_csm_contour_map(wks,corr2,res)

resP = True
   resP@amJust = "TopLeft"
  resP@gsnPanelRowSpec = True
   gsn_panel(wks, plot, (/3,1,1/), resP)

guoguohh

  pnlres@gsnPanelDebug = True   查看图片的位置和大小

  pnlres@gsnPanelYF 和  pnlres@gsnPanelXF 调整每一个图片位置

vicky-zz

guoguohh 发表于 2022-7-6 09:12
pnlres@gsnPanelDebug = True   查看图片的位置和大小

  pnlres@gsnPanelYF 和  pnlres@gsnPanelXF  ...

这个是不是只能改变图的位置？有些图片的大小我也想要自己调一下

guoguohh

vicky-zz 发表于 2022-7-8 18:42
这个是不是只能改变图的位置？有些图片的大小我也想要自己调一下

要设置res@mpShapeMode="FreeAspect"才能改图片大小的~

vicky-zz

guoguohh 发表于 2022-7-8 19:20
要设置res@mpShapeMode="FreeAspect"才能改图片大小的~

感谢回复~我画地图的时候用了mpShapeMode（忘记打出来了）。因为xy图没有map性质，就没用。但是出来的的图还是挺奇怪的

vicky-zz

guoguohh 发表于 2022-7-8 19:20
要设置res@mpShapeMode="FreeAspect"才能改图片大小的~

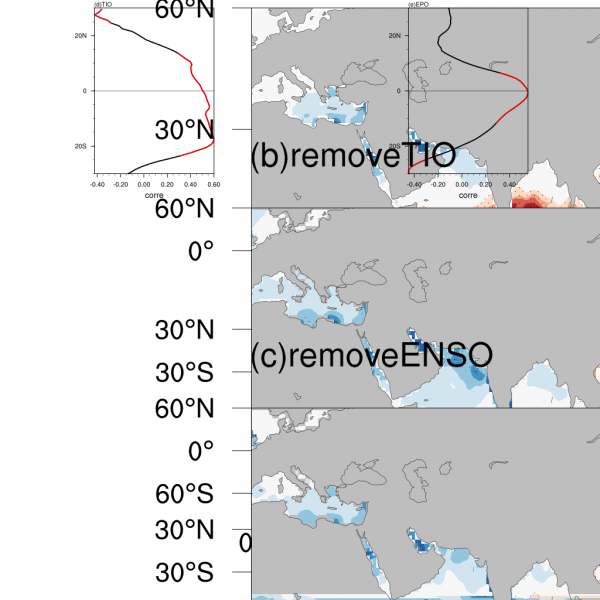

我单独只放三张地图的时候，就是正常的排列；但是再加上xy图以后，排列就奇怪了不知道是不是少设置了什么
