原始场减去平滑场后，扰动场出图无数据

好名字

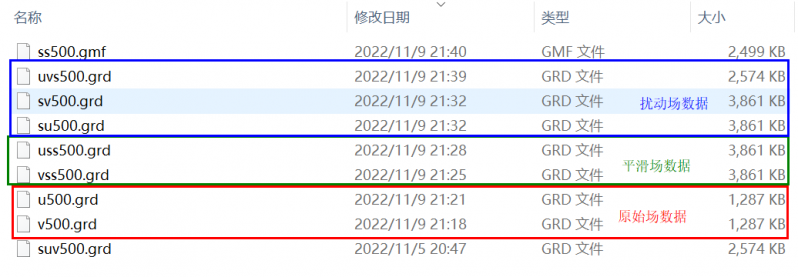

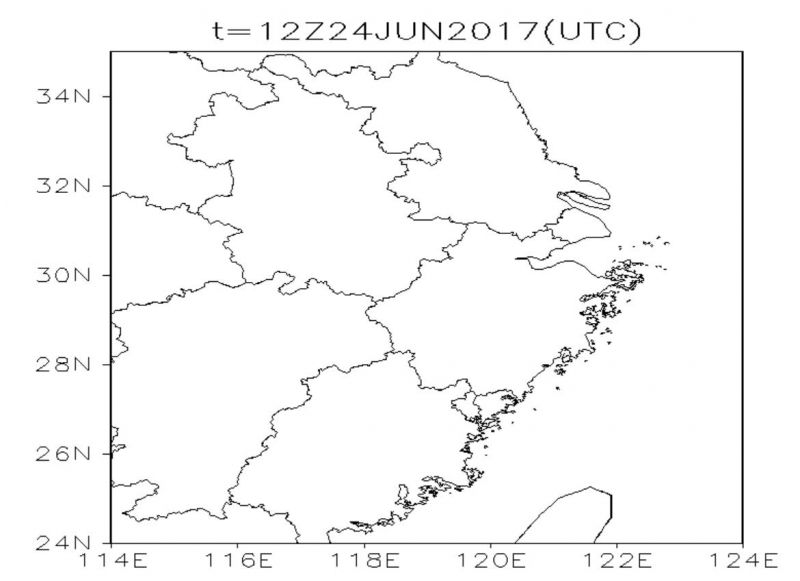

求助各位老师，在求扰动场的时候，一共20个时次，从第11个时次开始，后面几个时次图片直接没有数据，如图1。我是先求u、v分量的扰动，然后将两个数据写进一个文件里面进行画图。如图2：uss500.grd、vss500.grd、suv.grd为平滑场数据，u500.grd、v500.grd为原始场数据，平滑场画图是正常的，su、sv、uvs是扰动场数据。Fortran算扰动场的程序为：
parameter(m=181,n=91,t=20)
dimension s1(m,n,t),s2(m,n,t),s(m,n,t),h1(m,n,t),h2(m,n,t),h(m,n,t)
integer i,j,k,l
open (11,file='e:\1017\output\uss500.grd',form='unformatted')
do k=1,t
  do j=1,n
   do i=1,m
read(11) s1(i,j,k)
   enddo
  enddo
enddo
open (21,file='e:\1017\input\u500.grd',status='old',Access = 'Direct',Form = 'Unformatted',Recl=1)
l=0
do k=1,t
  do j=1,n
   do i=1,m
   l=l+1
read(21,rec=l) s2(i,j,k)
   enddo
  enddo
enddo
close(11)
close(21)

do k=1,t
  do j=1,n
   do i=1,m
  s(i,j,k)=s2(i,j,k)-s1(i,j,k)
   enddo
  enddo
enddo

open (31,file='e:\1017\output\su500.grd',status='REPLACE',Form = 'Unformatted',Recl=1)
l=0
do k=1,t
  do j=1,n
   do i=1,m
   l=l+1
write(31,rec=l) s(i,j,k)
   enddo
  enddo
enddo
close(31)

open (12,file='e:\1017\output\vss500.grd',form='unformatted')
!l=0
do k=1,t
  do j=1,n
   do i=1,m
!      l=l+1
!read(12,rec=l) h1(i,j,k)
read(12) h1(i,j,k)
   enddo
  enddo
enddo
open (22,file='e:\1017\input\v500.grd',status='old',Access = 'Direct',Form = 'Unformatted',Recl=1)
l=0
do k=1,t
  do j=1,n
   do i=1,m
   l=l+1
read(22,rec=l) h2(i,j,k)
   enddo
  enddo
enddo
close(12)
close(22)

do k=1,t
  do j=1,n
   do i=1,m
  h(i,j,k)=h2(i,j,k)-h1(i,j,k)
   enddo
  enddo
enddo

open (32,file='e:\1017\output\sv500.grd',status='REPLACE',Form = 'Unformatted',Recl=1)
l=0
do k=1,t
  do j=1,n
   do i=1,m
   l=l+1
write(32,rec=l) h(i,j,k)
   enddo
  enddo
enddo
close(32)
end

原始场数据的gs：
'reinit'
'open E:\data\20170623\fnl2.ctl'
'set fwrite E:\1017\input\u500.grd'
'set gxout fwrite'
tt=1
while(tt<=20)
'set t  'tt
'set lon 0 180'
'set lat 0 90'
'set lev 500'
'd ugrdprs'
tt=tt+1
endwhile
'disable fwrite'
;

各数据

苏拉苏拉

在窗口一个个查呗，原始场看一眼，平滑的看一眼，扰动的看一眼，看看平滑的和原始的有没有差异，再减一减看看。

栤唥de嶶笑

一共20个时次，从第11个时次开始，后面几个时次图片直接没有数据。

这种大概率是CTL没有写对，认真检查一下CTL各个变量维度和层次吧。
