ncl 等值线绘图标签问题

LLL船猫

我画一个等值线叠填色图，设置了坐标轴标签就是显示不出来是怎么回事

部分脚本mres = True
;mres=res
mres@gsnDraw              = False
mres@gsnFrame             = False
mres@vpHeightF = 0.55
mres@vpWidthF  = 0.55
mres@gsnCenterString            = "";图的标题
mres@gsnRightString             = ""
mres@gsnLeftString              = ""
mres@tmYROn = False
mres@tmXTOn = False
mres@cnInfoLabelOn              = False;关闭右下角coutour form 的标签
mres@cnLevelSpacingF=15;等值线间隔
mres@cnLinesOn =True
mres@cnLineLabelsOn =True;等值线标签
mres@cnLabelDrawOrder ="PostDraw"
res@cnLineLabelAngleF=0.0
mres@cnLineLabelDensityF=0.5
mres@cnLineLabelInterval=1
;mres@cnInfoLabelOn  =True
mres@cnLineDashPattern=1
;mres@cnLineColor="OrangeRed"
mres@cnLineColor="ForestGreen"
;mres@cnLineLabelBackgroundColor="white"
mres@cnLineLabelFontThicknessF=0.5
;mres@cnLineLabelInterval=1
;mres@cnLineLabelDensityF=0.5
do i=0,7
  plot1=gsn_csm_contour(wks,hgt_high(i,:,:),mres)
  overlay(plot(i),plot1)
end do

LLL船猫

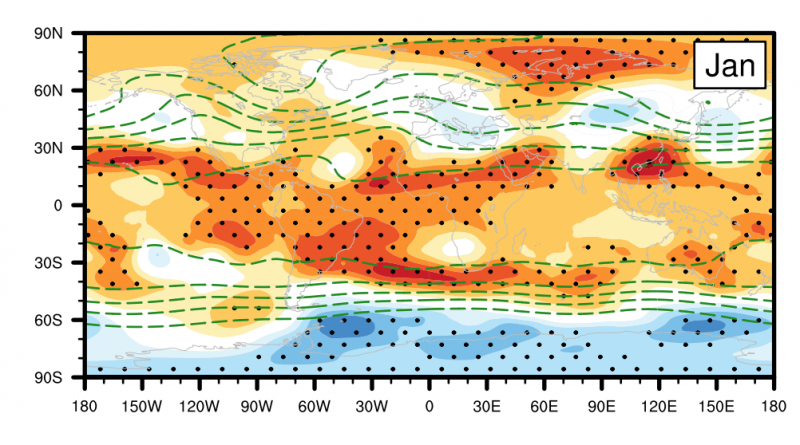

图在这里。。。。

管麦斯

1. mres@cnLabelDrawOrder ="PreDraw"来回调换
2. mres@cnLineLabelDensityF=3试一试

是冉冉升起的冉

坐标轴标签是等值线的标签么？如果是等值线的标签的话设置这个mres@cnInfoLabelOn  =True，或者是不是图片太大了造成没显示全，试试这个调整图片的方向gsnPaperOrientation = "portrait"（纵向）"landscape"（横向）
