关于流线断裂的问题

夏尔 · 发表于 2023-1-11 19:14:31

登录后查看更多精彩内容~

您需要登录才可以下载或查看，没有帐号？立即注册

x

本帖最后由夏尔于 2023-1-11 19:17 编辑

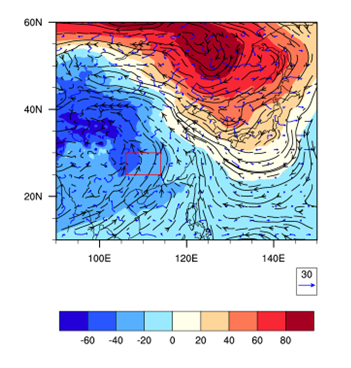

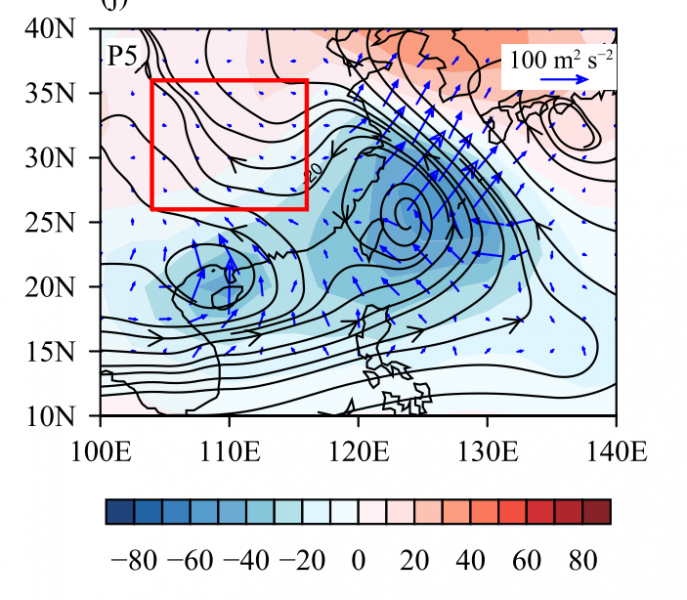

我在绘制风异常的流线图，用原始场减去气候场得到的风异常数据，但是流线是断裂的，不知道怎样才能画出流畅的流线图，像图2一样？
以下是流线图的属性：
dres=True
dres@stArrowStride=7 ;每7个绘制一个箭头
dres@stArrowLengthF=0.01 ;箭头大小
dres@stLineThicknessF=1.5 ;粗细
dres@stMinDistanceF=0.03 ;流线之间距离
dres@stMinLineSpacingF=0.007
dres@amOn=False
plot1 = gsn_csm_streamline(wks,urr,vrr,dres)

andrewsoong · 发表于 2023-1-12 00:24:29

换个函数就好了，官网有例子

夏尔 · 发表于 2023-1-18 23:56:18

andrewsoong 发表于 2023-1-12 00:24
换个函数就好了，官网有例子

您好，我找了很多官网的例子都没能找到，能请问一下具体是哪方面的函数呢？是gsn_csm_streamline换成gsn_csm_vector吗？我试过这种方法好像不行。

happymgj · 发表于 2023-2-3 17:13:55

能否进行平滑后绘制呢？smth9。或者在绘制的时候，不要每个格点都绘制，可以隔几个格点回执，忽略噪音。个人感觉图2是经过平滑了的，曲线太丝滑了

夏尔 · 发表于 2023-2-6 16:31:35

happymgj 发表于 2023-2-3 17:13
能否进行平滑后绘制呢？smth9。或者在绘制的时候，不要每个格点都绘制，可以隔几个格点回执，忽略噪音。个 ...

谢谢！我试一试
