查看: 2773|回复: 7

[讨论] 如何均匀给子图边框设置线宽

[复制链接]
回帖奖励 5 金钱 回复本帖可获得 5 金钱奖励! 每人限 1 次

新浪微博达人勋

发表于 2023-2-9 15:46:32 | 显示全部楼层 |阅读模式

登录后查看更多精彩内容~

您需要 登录 才可以下载或查看,没有帐号?立即注册 新浪微博登陆

x
本帖最后由 greenG 于 2023-2-10 18:16 编辑

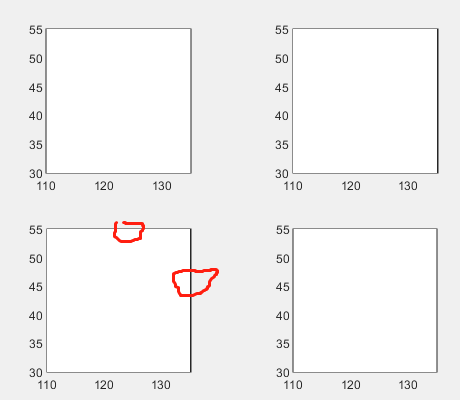

如图所示,不知道哪里出了问题,在给子图边框设置线宽时
  1. set(gca,'linewidth',1.5)
复制代码

得到的粗细不一样,如图所示画红圈部分,请问是哪里出了问题?

原代码如下,详情见附录,部分来源于气象家园,感谢!
  1. clc;clear
  2. nlon = [100:140];
  3. nlat = [20:60];
  4. data = ones(length(nlon),length(nlat));

  5. figure
  6. for k =1:4
  7.     subplot(2,2,k)
  8.     p=pcolor(nlon,nlat,data');hold on
  9.     set(p,'linestyle','none');
  10.     fun_fill_AA; % **mask**
  11.     axis equal
  12.     axis([110 135 30 55])
  13.     set(gca,'linewidth',1.5)
  14. end

  15. function fun_fill_AA()
  16.     data0=[50 10
  17.     140 10
  18.     140 60
  19.     50 60]
  20.     data_lon=data0(:,1);
  21.     data_lat=data0(:,2);
  22.     fil=fill(data_lon,data_lat,[1 1 1]);
  23.         hold on
  24.         fil=fill(data_lon,data_lat,[1 1 1]);
  25.         fil.EdgeColor='none';
  26. end
复制代码



目前解决方法:
调高图片输出分辨率
print(gcf,'*.png','-dpng','-r600');






密码修改失败请联系微信:mofangbao

新浪微博达人勋

发表于 2023-2-11 10:45:51 | 显示全部楼层

可以试试gca.layer='top'
然后再设置gca.linewidth  可能会有效

评分

参与人数 1金钱 +10 收起 理由
greenG + 10 成功了,谢谢

查看全部评分

密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

发表于 2023-2-9 18:01:18 | 显示全部楼层

回帖奖励 +5 金钱

目测在地图外掩盖的时候  可能用了patch或fill  这里不能对gca的线宽设置 而应该在patch或fill那里进行设置
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

 楼主| 发表于 2023-2-9 18:13:19 | 显示全部楼层
wjy_ecnu 发表于 2023-2-9 18:01
目测在地图外掩盖的时候  可能用了patch或fill  这里不能对gca的线宽设置 而应该在patch或fill那里进行设置

是的,
  1. function fun_fill_china()
  2. % 中国颜色遮罩,覆盖中国外区域为白色
  3. % data= importdata ('D:\program files\bin\try\fill_china.dat');
  4. data= load ('fill_china.dat');
  5. data_lon=data(:,1);
  6. data_lat=data(:,2);
  7. hold on
  8. fil=fill(data_lon,data_lat,[1 1 1]);
  9. fil.EdgeColor='none';
  10. end
复制代码


请问应该怎么改呢?
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

发表于 2023-2-10 00:03:23 | 显示全部楼层

回帖奖励 +5 金钱

这是matlab吗
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

 楼主| 发表于 2023-2-10 09:46:02 | 显示全部楼层

对,是matlab
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

 楼主| 发表于 2023-2-11 11:44:14 | 显示全部楼层
wjy_ecnu 发表于 2023-2-11 10:45
可以试试gca.layer='top'
然后再设置gca.linewidth  可能会有效

我晚点试试,谢谢~~~~
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

 楼主| 发表于 2023-2-11 11:49:17 | 显示全部楼层
wjy_ecnu 发表于 2023-2-11 10:45
可以试试gca.layer='top'
然后再设置gca.linewidth  可能会有效

我晚点试试,谢谢~~~~
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报
