python极地投影中怎么画一个扇形框？

岫鹿森涌

python极地投影中怎么画一个扇形框？

谷梁陌尘

https://blog.csdn.net/weixin_437 ... 1001.2014.3001.5502

taiyang

可以通过plot()或者matploblib.pathes.Rectangle()来绘制，提供需要框定的区域进行绘制即可。

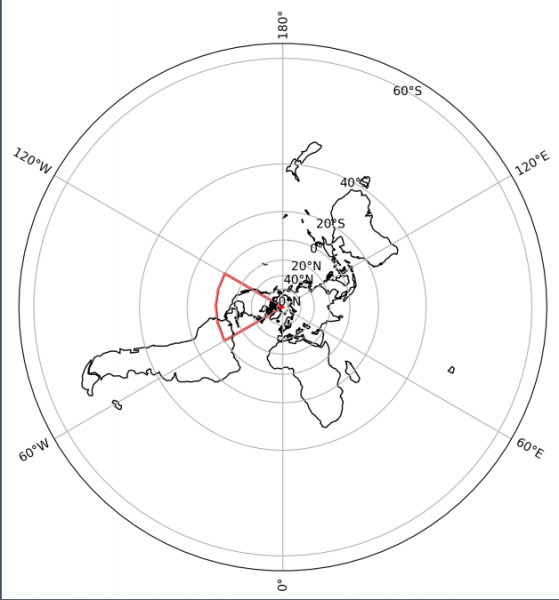

方法1：

1. import numpy as np

2. import cartopy.crs as ccrs

3. import matplotlib.pyplot as plt

4.

5. fig = plt.figure(figsize=(8, 8),dpi=200)

6.

7. ax = plt.axes(projection=ccrs.NorthPolarStereo())

8.

9. # 绘制整个地图的边界

10. ax.set_global()

11.

12. # # 构造框选区域的边界

13. lon1, lon2, lat1, lat2 = 120, -20, -40, 40

14.

15. # 绘制红色线条框选出的区域

16. ax.plot([lon1, lon2, lon2, lon1, lon1], [lat1, lat1, lat2, lat2, lat1],

17.         color='red', linewidth=2, transform=ccrs.PlateCarree())

18. # 添加网格线和海岸线

19. ax.gridlines(draw_labels=True)

20. ax.coastlines()

21.

22. # 显示图形

23. plt.show()

复制代码

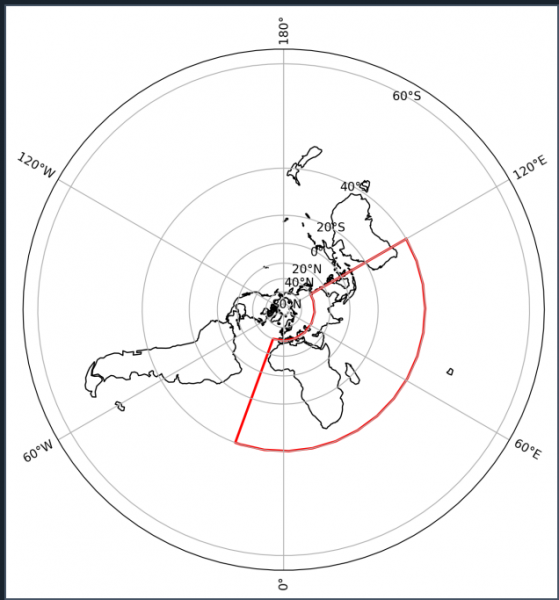

方法2：

1. import numpy as np

2. import cartopy.crs as ccrs

3. import matplotlib.pyplot as plt

4. import matplotlib.patches as mpatches

5. fig = plt.figure(figsize=(8, 8),dpi=200)

6.

7. ax = plt.axes(projection=ccrs.NorthPolarStereo())

8.

9. # 绘制整个地图的边界

10. ax.set_global()

11.

12.

13. lon1, lon2, lat1, lat2 = -120, -60, 0, 90

14.

15. # 绘制红色线条框选出的区域

16. rect = mpatches.Rectangle((lon1, lat1), lon2 - lon1, lat2 - lat1,

17.                             linewidth=2, edgecolor='red', facecolor='none',

18.                             transform=ccrs.PlateCarree())

19. ax.add_patch(rect)

20.

21. # 添加网格线和海岸线

22. ax.gridlines(draw_labels=True)

23. ax.coastlines()

24.

25. # 显示图形

26. plt.show()


复制代码

岫鹿森涌

taiyang 发表于 2023-2-18 14:18
可以通过plot()或者matploblib.pathes.Rectangle()来绘制，提供需要框定的区域进行绘制即可。
方法1：

非常感谢{:eb511:}
