世界地图底图如何单独对四川省界加粗

jane

使用了
set madset lowres sic
set map 15 1
draw map
现在能出来世界地图及四川省界，但是不能单独对四川省界描红加粗，不想话中国国界，有什么办法呢

river

set mpdset sic
set map 2 1 10
draw map首先要确定你的GrADS相应文件夹里有没有 sic 这个底图

jane

river 发表于 2023-4-6 22:34

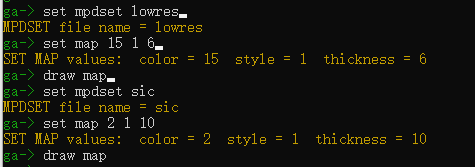

set mpdset sic
set map 2 1 10
draw map首先要确定你的GrADS相应文件夹里有没有 sic 这个底图

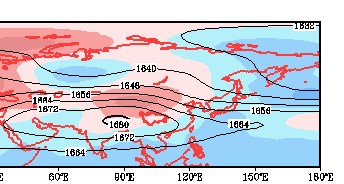

谢谢，是有四川底图的，但是按照这个语句画出来世界地图跟四川省界都会变成红色，有没有办法世界地图跟四川省的单独设置

jane

用下述语句又只能画出四川，世界底图消失了

river

jane 发表于 2023-4-7 11:14
用下述语句又只能画出四川，世界底图消失了

是你的用法有问题吧，这几句放在display之后再用。而且默认出图的底图就是lowers，不需要特别设置

jane

river 发表于 2023-4-7 12:01
是你的用法有问题吧，这几句放在display之后再用。而且默认出图的底图就是lowers，不需要特别设置

这下对了，非常感谢！

jane

river 发表于 2023-4-7 12:01
是你的用法有问题吧，这几句放在display之后再用。而且默认出图的底图就是lowers，不需要特别设置

但是还有个问题，我是用的一页画六张图，现在用把这个命令在每个小块儿都放了，怎么只有第一张图出来世界底图了，其他还是没有


rd=pg11()
'set grads off'
'set grid off'
'set mproj scaled'
'set lon 30 180'
'set lat 0 90'
'set gxout shaded'
'set font 1'
'set xlopts 1 5 0.1'
'set ylopts 1 5 0.1'
'set clopts 1 5 0.07'
'set xlabs 30`ao`nE|60`ao`nE|90`ao`nE|120`ao`nE|150`ao`nE|180`ao`nE'
'set ylabs 0|30`ao`nN|60`ao`nN|90`ao`nN'
*'set cint 5'
*'colormap cmocean_balance'
*'d band1'
mclevs='-12 -10 -8  -6  -4  -2  0  2  4  6  8  10  12'
'set clevs 'mclevs
'set ccols 48 47 46 45 44 43 42 61 63 64 65 66 67 68'
'd p_n6100.1/10'

'set gxout contour'
'set cthick 5'
'set ccolor 1'
'set cterp on'
'set csmooth on'
'set clab on'
'set clopts -1 5 0.07'
'set clskip 2'
'set clevs 1632 1640 1648 1656 1664 1672 1680 1688'
'set clab forced'
'd sigh6100.2/10'
'set cthick 6'
'set ccolor 1'
'set clevs 1680'
'd sigh6100.2/10'
'set map 15 1'
'draw map'
'set mpdset sic11'
'set map 2 1 6'
'draw map'


rd=pg22()
'set grads off'
'set grid off'
'set mproj scaled'
'set lon 30 180'
'set lat 0 90'
'set gxout shaded'
'set font 1'
'set xlopts 1 5 0.1'
'set ylopts 1 5 0.1'
'set clopts 1 5 0.07'
'set xlabs 30`ao`nE|60`ao`nE|90`ao`nE|120`ao`nE|150`ao`nE|180`ao`nE'
'set ylabs 0|30`ao`nN|60`ao`nN|90`ao`nN'
*'set cint 5'
*'colormap cmocean_balance'
*'d band1'
mclevs='-12 -10 -8  -6  -4  -2  0  2  4  6  8  10  12'
'set clevs 'mclevs
'set ccols 48 47 46 45 44 43 42 61 63 64 65 66 67 68'
'd p_n7100.3/10'

'set gxout contour'
'set cthick 5'
'set ccolor 1'
'set cterp on'
'set csmooth on'
'set clab on'
'set clopts -1 5 0.07'
'set clskip 2'
'set clevs 1632 1640 1648 1656 1664 1672 1680 1688'
'set clab forced'
'd sigh7100.4/10'
'set cthick 6'
'set ccolor 1'
'set clevs 1680'
'd sigh7100.4/10'
'set map 15 1'
'draw map'
'set mpdset sic11'
'set map 2 1 6'
'draw map'


function pg11()
'set vpage 0.0 11 0.0 9.0'
'set parea 0.5 5  6 8'
return
function pg22()
'set vpage 0.0 11 0.0 9.0'
'set parea 0.5 5  3.5 5.5'
rutrun

river

jane 发表于 2023-4-7 14:53
但是还有个问题，我是用的一页画六张图，现在用把这个命令在每个小块儿都放了，怎么只有第一张图出来世界 ...

你仔细研究一下set mpdset 这个命令，这个设置了之后直到有新的设置命令以后才会改变，所以你第一张图最后突出四川的底图设置直接影响到了后面的图。那么理解了这个就好解决了，每一张图画完重新恢复一下默认设置就好了，用 reset 命令

PS:你脚本里的set map 和draw map 命令是不是用重复了，虽然后面的设置会覆盖前面的设置，但是还是看着不舒服，请原谅强迫症患者的执着！

jane

river 发表于 2023-4-7 22:34
你仔细研究一下set mpdset 这个命令，这个设置了之后直到有新的设置命令以后才会改变，所以你第一张图最 ...

问题解决了，太感谢，不用纠结了。还是得用两次set map和draw map，一次设置世界底图线条，一次设置四川省界

river

jane 发表于 2023-4-8 14:55
问题解决了，太感谢，不用纠结了。还是得用两次set map和draw map，一次设置世界底图线条，一次设置四川 ...

可以可以，能解决问题就是好方法
