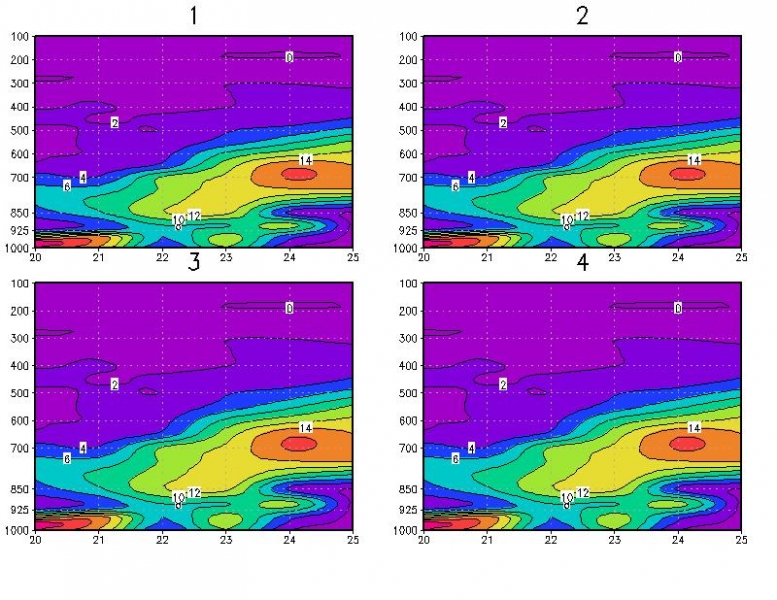

请教grads一页多图，为什么我四个图画出来是一样的

berlin147

我想一页多图的方式画沿固定经度的纬度—散度剖面图，但是为什么我不同时次画出来的图都一个样，百思不得其解。gs文件如下：

'reinit'
'open f:/ncep/fnl/202303.ctl'
'set grads off'
'set xlabs 20|21|22|23|24|25'
'set ylevs 1000 925 850 700 600 500 400 300 200 100'
'set lev 1000 100'
'define p=lev'
'define e=exp(17.67*(TMPprs-273.15)/(TMPprs-29.65))*(RHprs/100)*6.112'
'define q=622*e/(p-0.378*e)'
'define q1=UGRDprs*q/9.8'
'define q2=VGRDprs*q/9.8'
'define a=mag(q1,q2)'

'set parea 0.5 5 5.0 8.0'
'set t 5'
'set lon 113'
'set lat 20 25'
'set gxout shaded'
'set csmooth on'
'd a'
'set gxout contour'
'set ccolor 1'
'set csmooth on'
'd a'

'set parea 6 10.5 5.0 8.0'
'set t 6'
'set lon 113'
'set lat 20 25'
'set gxout shaded'
'set csmooth on'
'd a'
'set gxout contour'
'set ccolor 1'
'set csmooth on'
'd a'

'set parea 0.5 5 1 4.5'
'set t 7'
'set gxout shaded'
'set lon 113'
'set lat 20 25'
'set csmooth on'
'd a'
'set gxout contour'
'set ccolor 1'
'set csmooth on'
'd a'
'draw title 3'

'set parea 6 10.5 1 4.5'
'set t 8'
'set lon 113'
'set lat 20 25'
'set gxout shaded'
'set csmooth on'
'd a'
'set gxout contour'
'set ccolor 1'
'set csmooth on'
'd a'

万里路始于足下

d完之后要'c'清屏

river

你这个描述文件是批量描述？

berlin147

万里路始于足下 发表于 2023-4-14 18:57
d完之后要'c'清屏

c完不就print出空白图片了吗

berlin147

river 发表于 2023-4-14 23:10
你这个描述文件是批量描述？

是的，不能这样批量处理吗

berlin147

river 发表于 2023-4-14 23:10
你这个描述文件是批量描述？

我试了一下分开的ctl文件，确实解决了这个问题，我批量处理的ctl，画单张图d不同的时间是没问题的，但是一页多图的时候就四张图一样，就感觉不知道哪里出问题

river

berlin147 发表于 2023-4-16 11:04
是的，不能这样批量处理吗

可以啊，没问题，这绝对是好方法。我的意思是批量描述完有没有验证是否正确，画图看看和单独描述的时候图是一样的不？

berlin147

终于找到原因啦！我把set t 放在difine前就好了！！在这里浪费我好多时间

berlin147

river 发表于 2023-4-16 13:47
可以啊，没问题，这绝对是好方法。我的意思是批量描述完有没有验证是否正确，画图看看和单独描述的时候图 ...

单张画图没问题，后来我把set t 放在difine前就好了~晕死

river

berlin147 发表于 2023-4-16 14:26
单张画图没问题，后来我把set t 放在difine前就好了~晕死

你这GrADS是那个版本的，感觉出图质量一般。可以升级最新的2.2.1版了
https://sourceforge.net/projects ... grads2/2.2.1.oga.1/
