关于画散度场出现的问题

清凉月

想画个散度的填色图，ncl一直不报错不出图，删减版程序如下：
（程序里涉及的文件都在附件里）

1. load "$NCARG_ROOT/lib/ncarg/nclscripts/contrib/calendar_decode2.ncl"

2. load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/gsn_code.ncl"

3. load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/gsn_csm.ncl"

4. load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/contributed.ncl"

5.

6. begin

7.

8.

9. ;-------------计算300hPa位势高度的气候态和距平--------------------------------------------------

10.

11. f_data1       = addfile("500hPa_Global_1980_2021_monthly.nc","r")

12. lat           = f_data1->latitude

13. lon           = f_data1->longitude

14.

15. f_data2       = addfile("div.nc","r")     ;改类型

16. div         = f_data2->div

17. div!0   = "lat"

18. div&lat = lat

19. div!1   = "lon"

20. div&lon = lon

21. div@units = "m/s^2"

22. div@units = "m/s^2"

23.

24. data      = div(:,:)

25.

26. wks = gsn_open_wks("png","xxx")

27.

28. ;-------------散度--------------------------------------------------

29. gsn_define_colormap( wks ,"GreenMagenta16")

30. res2              = True

31. res2@gsnMaximize  = True

32. res2@gsnAddCyclic = False   ;有循环点（全球数据)

33. res2@cnLinesOn    = False

34. res2@cnFillOn     = True

35. ; ;设置地图

36. res2@mpFillOn     = False

37. res2@mpMinLonF    = -60

38. res2@mpMaxLonF    = 180

39. res2@mpMinLatF    = 15

40. res2@mpMaxLatF    = 90

41. res2@pmTickMarkDisplayMode = "Always"

42. ;地图数据

43. res2@mpDataSetName         = "./database/Earth..4"

44. res2@mpDataBaseVersion     = "MediumRes" ; or "Ncarg4_1"

45. res2@mpGeophysicalLineColor= "black"

46. ;设置地图经纬线

47. res2@mpGridAndLimbOn       = True

48. res2@mpGridLineThicknessF  = 0.5

49. res2@mpGridLineDashPattern = 2

50. res2@mpGridSpacingF        = 15

51. ;色标垂直放

52. res2@lbOrientation         = "Vertical"

53.

54. res2@cnLevelSelectionMode = "ExplicitLevels"

55. res2@cnLevels     = (/-7,-6,-5,-4,-3,-2,-1,0,1,2,3,4,5,6,7/)

56. res2@cnFillColors = (/2,3,4,5,6,7,8,0,0,11,12,13,14,15,16/)

57.

58. data@_FillValue = 32766

59. data@missing_value = 32766

60.

61. ; printVarSummary(data)

62. plot_2 = gsn_csm_contour_map(wks,data,res2)

63.

64. end

复制代码

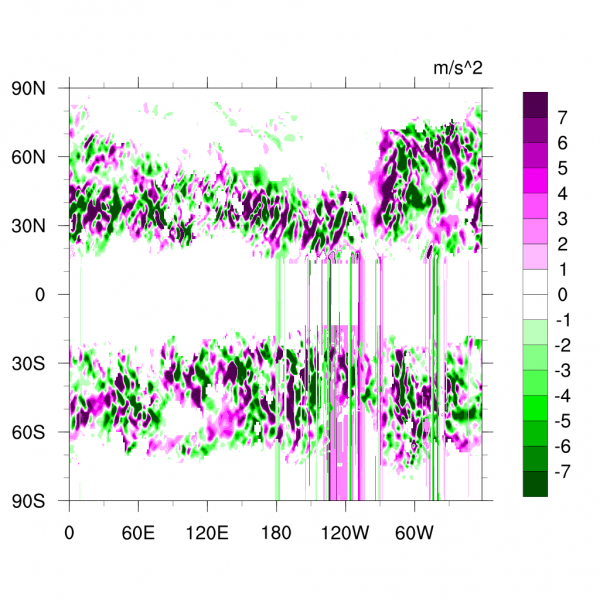

奇怪的是，当把关于mp的设置都删了，把这句话改成这样：plot_2 = gsn_csm_contour(wks,data,res2)之后，出来这么一张图【图片1】

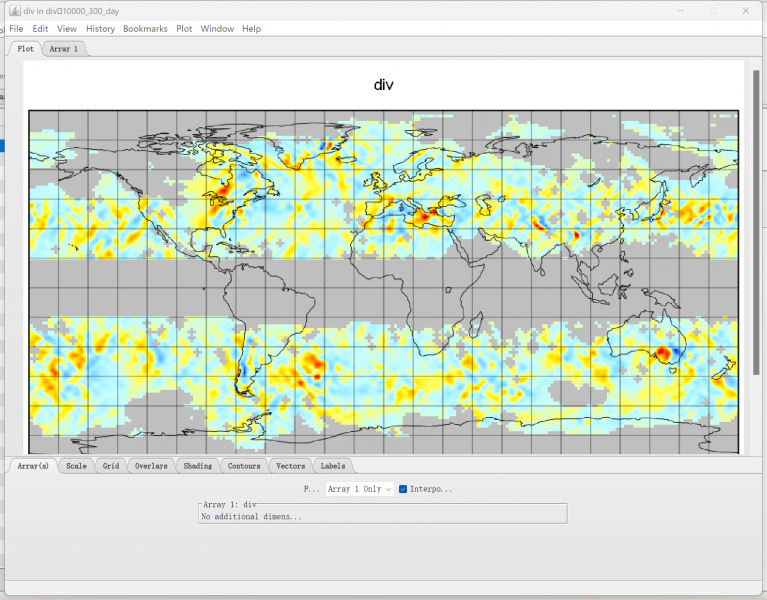

但是用Panoply看了下散度算的也没有问题，别人拿python画了图也没有问题，如【图2】。

所以想问一下这个程序问题出在哪里，感谢~

下载附件居然要扣钱，放网盘了
链接：https://pan.baidu.com/s/1JOfNHKxGSHD9V88P8IT_Wg?pwd=u658
提取码：u658
--来自百度网盘超级会员V6的分享

cookie-o-o

问题可能出在，你的div数据里面包含了nan缺测值，你在读入div后，加一行，replace_ieeenan(div,32767.0,0)试试。另外，div本身有经纬度坐标，后面再给div坐标重新定义无必要。
