用NCL画时间高度剖面图时，横纵坐标是反的（感觉图应该旋转90度才对）

nightelfxu

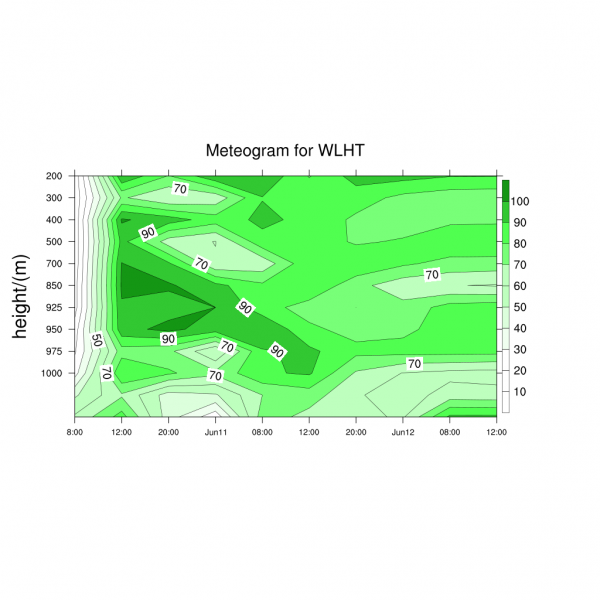

用NCL画某一个点的时间-高度剖面图，应该是12个时次、10个层次，但是出的图纵坐标（垂直层次上）却有12个点，横坐标（时间轴上）却只有10个点，就是横纵坐标倒了，而且图感觉也是应该旋转90度才对。脚本和图都在下面，各位大神帮着看看哈，实在找不到问题了，ChatGPT都用上了，也没找到错误。
begin
  ; 读取数据
  cdf = addfile("E:/2023WORK/20230611/20230611.nc","r")
  rh         = short2flt(cdf->r(:,:,{46},{122}))
;关于高度层的设定
  levels        = cdf->level
  ldims = dimsizes(levels)
  lt=ldims(0)
  lev=ispan(0,lt-1,1)
  print(ldims(0))
  print(levels(0))    ;第一层是200hPa
;关于时间的设定
  times       = cdf->time
  ndims = dimsizes(times)
  nt=ndims(0)
  taus = ispan(0,nt-1,1)
  ;平滑数据
  smothrh   = smth9(rh, 0.50, -0.25, False)
  ; 设置绘图窗口
  wks = gsn_open_wks("png", "plot")
  ; 设置绘图参数
  res = True
  res@sfXArray = taus(0:nt-1:1)
  res@sfYArray = lev(0:lt-1:1)
  res@tiYAxisString     = "height/(m)"
  res@tmYLMode       = "Explicit" ; Define own tick mark labels.
  res@tmYLValues     = lev(::1)     ; location of explicit labels
  res@tmYLLabels     =  (/"200", "300", "400",  "500", "700", \
                            "850", "925", "950",  "975", "1000"/)
  res@tmXBMode       = "Explicit" ; Define own tick mark labels.
  res@tmXBValues     = taus(::1)       ; location of explicit labels
  res@tmXBLabels     = (/"8:00", "12:00", "20:00",  "Jun11", "08:00", \
                            "12:00", "20:00", "Jun12",  "08:00", "12:00", "20:00", "Jun13"/)

  ; 绘制时间高度剖面图
  plot = gsn_csm_contour(wks,smothrh,res)
  draw(plot)
  frame(wks)
  end

nightelfxu

脚本太长了，删了一些不重要的设置。错误提示：warning:ScalarFieldSetValues: coordinate array sfXArray requires 10 elements: defaulting
warning:ScalarFieldSetValues: coordinate array sfYArray requires 12 elements: defaulting

houtian

transpose(smothrh)

wangzx

我遇到了同样的问题，请问您解决了吗

nightelfxu

wangzx 发表于 2023-12-21 19:32
我遇到了同样的问题，请问您解决了吗
