查看: 805|回复: 1

求解:三维图colorbar的lable显示不出公式,二维图公式可以正常显示

[复制链接]

新浪微博达人勋

发表于 2023-8-17 15:25:09 | 显示全部楼层 |阅读模式

登录后查看更多精彩内容~

您需要 登录 才可以下载或查看,没有帐号?立即注册 新浪微博登陆

x
# add data
f = addfile('E:/20130627.nc')
data = f['Vo']['3',:,'31:37','110:117']*100000

lev = array([200, 300, 500, 700, 850, 925, 1000])
lev = meteo.pressure_to_height_std(lev)/1000.0
data.setdimvalue(0, lev)
figure(figsize=[1000,1000],newfig=False)
tdata_2km = data['1.5',:,:]
tdata_4km = data['3',:,:]
tdata_6km = data['5.5',:,:]
tdata_9km = data['9',:,:]

#plot
levs = arange(-10,10,1)
cols=makecolors(len(levs)+1,cmap='NCV_jet')
ax = axes3d(position=[0, 0.1, 0.85, 0.88],tickfontsize=18,bbox=True)
ax.set_elevation(-75)
#ax.set_rotation(180)
lprovince = shaperead('E:/map/city.shp')

layer=ax.contourf(tdata_2km,levs,colors=cols,offset=1.5,alpha=1,zdir='z',smooth=True)
ax.plot_layer(lprovince,edgecolor='gray',offset=1.5)
layer=ax.contourf(tdata_6km,levs,colors=cols,offset=5.5,alpha=1,zdir='z',smooth=True)
ax.plot_layer(lprovince,edgecolor='gray',offset=5.5)
layer=ax.contourf(tdata_9km,levs,colors=cols,offset=9,alpha=1,zdir='z',smooth=True)
ax.plot_layer(lprovince,edgecolor='gray',offset=9)
xlim(111,117)
ylim(31,36.5)
zlim(0,10)
ylabel('Latitude ',fontsize=18)
xlabel('Longitude ',fontsize=18)
zlabel('Altitude (km)',fontsize=18)

colorbar(layer,extendrect=False,ticks=arange(-10,10,2),shrink=0.8,label=u'涡度$(×10^{-5}·s^{-1})$',labelloc='right',fontsize=18,fontname=u'宋体',yshift=55)

savefig('E:/Vo_20130627.jpg', dpi = 300,width=800, height=800)

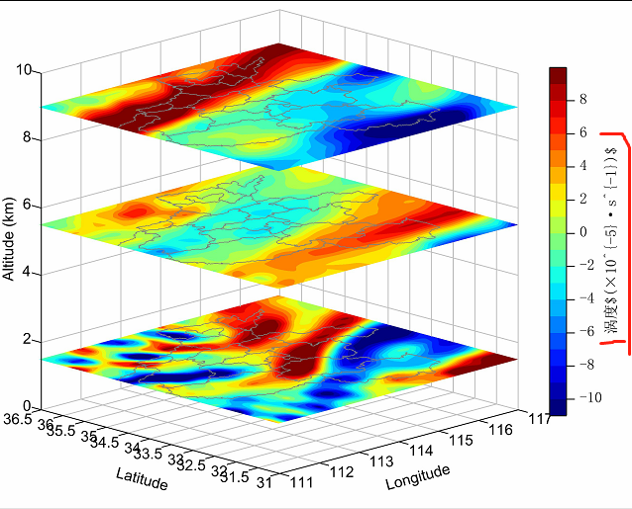

王老师,三维图colorbar的lable中公式无法正确显示,平面图是可以正常显示出来的,请王老师指导。另外3.4.11版本改为中文字体也无法正常显示u'中文'的用法,是不是三维图有所调整。
密码修改失败请联系微信:mofangbao

新浪微博达人勋

发表于 2023-8-17 22:45:19 | 显示全部楼层
三维图有硬件加速和不带硬件加速(  axes3d(opengl=False)  )两种,硬件加速的三维图目前还不支持LaTex公式,后续版本会考虑改进。
密码修改失败请联系微信:mofangbao
回复 支持 反对
