读取和绘制海冰运行矢量

MeteoInfo

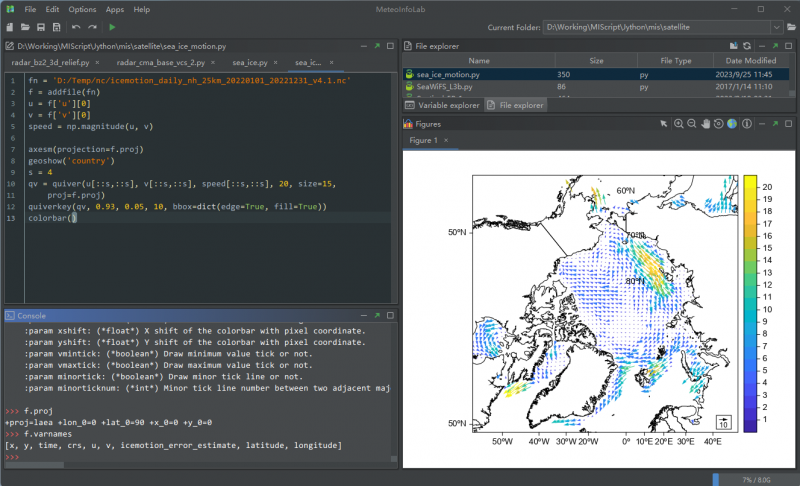

NSIDC的海冰运动矢量数据是netCDF格式，由于是极地数据，地图投影为lamber azimuthal equal area。MeteoInfoLab的addfile函数打开数据文件后会自动读取数据的投影信息，以及在此投影下数据的x/y坐标值。读取u, v变量的值，用magnitude函数计算风速，用quiver函数绘制风场矢量，绘图时对数据进行了稀疏化处理。

1. fn = 'D:/Temp/nc/icemotion_daily_nh_25km_20220101_20221231_v4.1.nc'

2. f = addfile(fn)

3. u = f['u'][0]

4. v = f['v'][0]

5. speed = np.magnitude(u, v)

6.

7. axesm(projection=f.proj)

8. geoshow('country')

9. s = 4

10. qv = quiver(u[::s,::s], v[::s,::s], speed[::s,::s], 20, size=15,

11.     proj=f.proj)

12. quiverkey(qv, 0.93, 0.05, 10, bbox=dict(edge=True, fill=True))

13. colorbar()
