求助！站点降水插值为格点批量出图后，有正常有不正常的

nightelfxu

2022-07-23.xlsx (11.75 KB, 下载次数: 9)

2024-8-27 16:12 上传

点击文件名下载附件

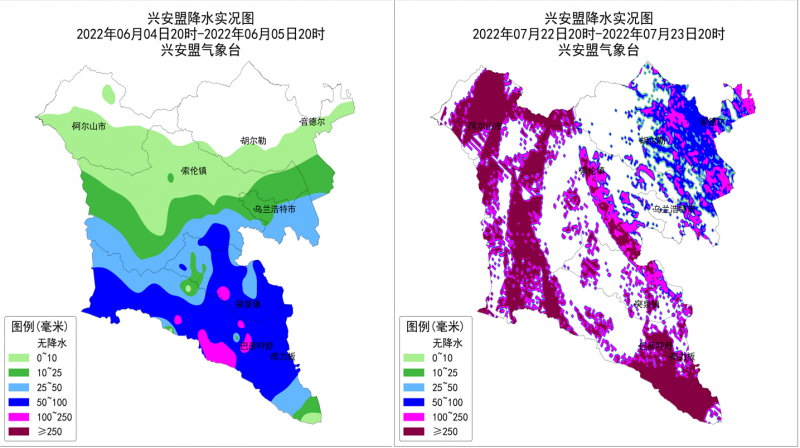

不正常那天的数据并没有缺测 最近在做降水色斑图的批量出图，将站点数据通过调用Rbf插值函数插值为格点数据出图，结果有的降水落区就比较正常，有的非常奇怪，似乎插值有问题（检查过了数据里面没有缺测），有没有大神知道是怎么回事呢？附件Excel就是图片不正常那天的数据，并没有缺测，也找不到其他问题，求大神回复

1. # 引用部分

2. import numpy as np

3. import pandas as pd

4. import os

5. from datetime import datetime, timedelta

6. from scipy.interpolate import Rbf  # 径向基函数 ： 将站点信息插到格点上 用于绘制等值线

7. import matplotlib.pyplot as plt

8. import matplotlib.colors as colors

9. import matplotlib as mpl

10. from mpl_toolkits.basemap import Basemap

11. import matplotlib.patches as mpatches

12. import shapefile

13. #import maskout  #只显示某个地区

14. from matplotlib.path import Path

15. from matplotlib.patches import PathPatch

16. #m：坐标的投影对象；originfig：等值线对象；ax：绘制的句柄；shpfile：shp边界文件

17. def shp2clip(m,originfig,ax,shpfile):

18.     sf = shapefile.Reader(shpfile)

19.     clip=None

20.     vertices = []

21.     codes = []

22.     for shape_rec in sf.shapeRecords():

23.             pts = shape_rec.shape.points

24.             prt = list(shape_rec.shape.parts) + [len(pts)]

25.             # print(prt)

26.             for i in range(len(prt) - 1):

27.                 for j in range(prt[i], prt[i+1]):

28.                     vertices.append(m(pts[j][0], pts[j][1]))

29.                 codes += [Path.MOVETO]

30.                 codes += [Path.LINETO] * (prt[i+1] - prt[i] -2)

31.                 codes += [Path.CLOSEPOLY]

32.             clip = Path(vertices, codes)

33.             clip = PathPatch(clip, transform=ax.transData)

34.     for contour in originfig.collections:

35.         contour.set_clip_path(clip)

36.     return clip

37. plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文

38. plt.rcParams['axes.unicode_minus']=False #用来正常显示负号

39. # 数据准备

40. path = r"D:\\baoyu\\暴雨日\\2021-05-08.xlsx"

41. df  =  pd.read_excel(path,engine='openpyxl')    #  修改为读取Excel文件

42. name  =  df['id']

43. lons  =  df['lon']

44. lats  =  df['lat']

45. data  =  df['data0']

46. #绘制站点

47. sta =pd.read_excel("D:\\baoyu\\sta.xlsx", engine='openpyxl')

48. name = sta['Station_Name']

49. llon = sta['Lon']

50. llat = sta['Lat']

51. # 绘图准备

52. olon = np.linspace (115.0,126.0,550) #经纬坐标，有50个格点

53. olat = np.linspace (40.0,50.0,500) #纬度坐标，，有50个格点

54. olon,olat = np.meshgrid(olon,olat) #生成坐标网格 meshgrid网格化

55. func = Rbf(lons,lats,data,function='linear') #插值函数 调用Rbf插值函数中的插值法linear

56. rain_data_new = func(olon,olat) #插值

57. rain_data_new[rain_data_new <0 ] = 0

58. print(rain_data_new.shape)  # 打印形状

59. print(rain_data_new)  # 打印数据

60. #新建figure

61. fig = plt.figure(figsize=(19.6, 17.4))

62. #新建区域ax1

63. #figure的百分比,从figure 10%的位置开始绘制, 宽高是figure的80%

64. left, bottom, width, height = 0.01, 0.00, 0.98, 0.98

65. #获得绘制的句柄

66. ax1 = fig.add_axes([left, bottom, width, height])

67. m= Basemap(llcrnrlon=118.2, llcrnrlat=44.7, urcrnrlon=124.5, urcrnrlat=47.5, projection='lcc', lat_1=33, lat_2=45, lon_0=100)

68. m.readshapefile("D:/baoyu/xam/x",'xam', drawbounds=True)

69. #色彩定制：24小时降水量级色标

70. clevs = [0.0,0.1,10.,25.,50.,100.,250.,500] #自定义颜色列表

71. cdict = ['#FFFFFF','#A9F090','#40B73F','#63B7FF','#0000FE','#FF00FC','#850042'] #自定义颜色列表 '#A9F090','#40B73F','#63B7FF','#0000FE','#FF00FC','#850042'

72. my_cmap = colors.ListedColormap(cdict) # 自定义颜色映射 color-map

73. norm = mpl.colors.BoundaryNorm(clevs,my_cmap.N) # 基于离散区间生成颜色映射索引

74. x, y = m(olon, olat) # compute map proj coordinates.

75. xx,yy = m(llon,llat)

76. #  绘制等值线、等值线填色

77. cs = m.contourf(x,y,rain_data_new,clevs,cmap=my_cmap,norm=norm,extend='both')

78. st = m.scatter(xx-0.1,yy,c='k',s=10,marker='o') #绘制站点

79. for i in range(0,len(xx)):

80.     plt.text(xx[i],yy[i],sta['Station_Name'][i],va='center',fontsize=25)

81.     # 从数据路径中提取日期部分

82.     date_str = os.path.basename(path).split("\")[-1].split(".")[0]

83.     date_str1 = datetime.strptime(date_str, "%Y-%m-%d").strftime("%Y%m%d")  # 格式化日期字符串

84.     ymd = datetime.strptime(date_str, "%Y-%m-%d").strftime("%Y年%m月%d日")  # 格式化日期字符串

85.     previous_day = (datetime.strptime(date_str, "%Y-%m-%d") - timedelta(days=1)).strftime("%Y年%m月%d日")

86. #裁切

87. clip = shp2clip(m,cs,ax1,"D:/baoyu/xam/xamwbj")

88. xx,yy =m(121.8, 47.5)

89. plt.text(xx,yy,f'兴安盟降水实况图\n{previous_day}20时-{ymd}20时\n兴安盟气象台',fontsize=40,ha='center')

90.

91. # 自定义图例标记

92. patch0 = mpatches.Patch(color=cdict[0], label='无降水')

93. patch1 = mpatches.Patch(color=cdict[1], label='0~10')

94. patch2 = mpatches.Patch(color=cdict[2], label='10~25')

95. patch3 = mpatches.Patch(color=cdict[3], label='25~50')

96. patch4 = mpatches.Patch(color=cdict[4], label='50~100')

97. patch5 = mpatches.Patch(color=cdict[5], label='100~250')

98. patch6 = mpatches.Patch(color=cdict[6], label='≥250')

99. # 构造图例

100. handles = [patch0, patch1, patch2, patch3, patch4, patch5, patch6]

101. ax1.legend(loc='lower left',handles=handles, title='图例(毫米)', title_fontsize=35, fontsize=30,

102.            shadow=False, frameon=True, edgecolor='#000000'  )

103.

104. plt.savefig(f"D:\\baoyu\\暴雨日\\output_image_{date_str1}.png", dpi=300, bbox_inches='tight')

105. plt.show()

106.


复制代码

付亚男

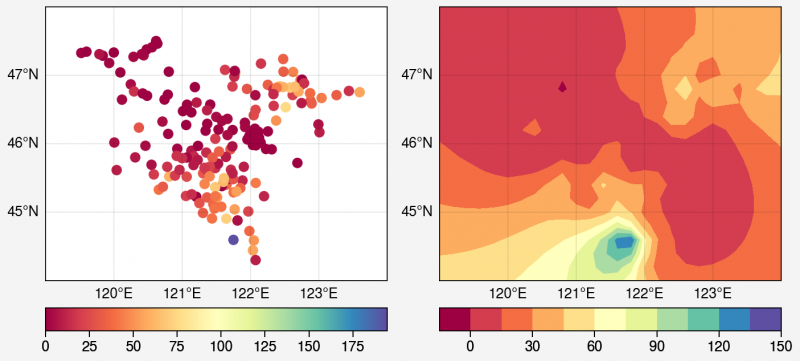

我做了一下测试
应该是插值的时候出现了问题
Rbf中要给出smooth，不能使用缺省的0





按道理讲，设为缺省的0也不应该出现问题
就好像你说的，有时候也能正常出图
不知道为什么会出现这种现象

nightelfxu

抱歉，不会设附件免费啊

付亚男

原因在这里

C0911和50833这两个站点的经纬度是相同的

nightelfxu

付亚男 发表于 2024-8-27 17:58
我做了一下测试
应该是插值的时候出现了问题
Rbf中要给出smooth，不能使用缺省的0

感谢，就是这个参数的问题，改了一下func = Rbf(lons, lats, data, function='linear', smooth=0.1) ，都能正常出图了。

nightelfxu

file:///C:/Users/Administrator/Desktop/20220723.png
