PyCINRAD模块，雷达剖面，色标重叠

daqi00

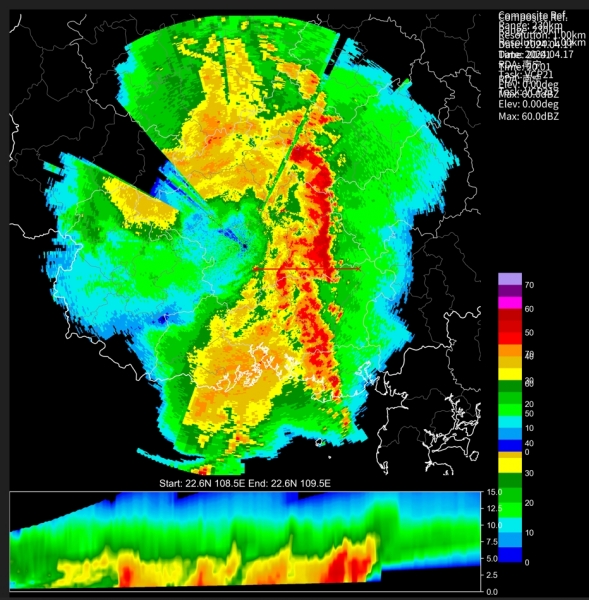

利用PyCINRAD模块下的命令画雷达反射率剖面，会出现色标重叠的情况，各位大佬，应该怎么解决呀fig.plot_cross_section(sec, linecolor="red")

edwardli

重启一遍内核。重新运行一遍可能就行了。
or，看样子是ppi也加了色标和图层信息，VCS也加了，所以只让一个加就行了。

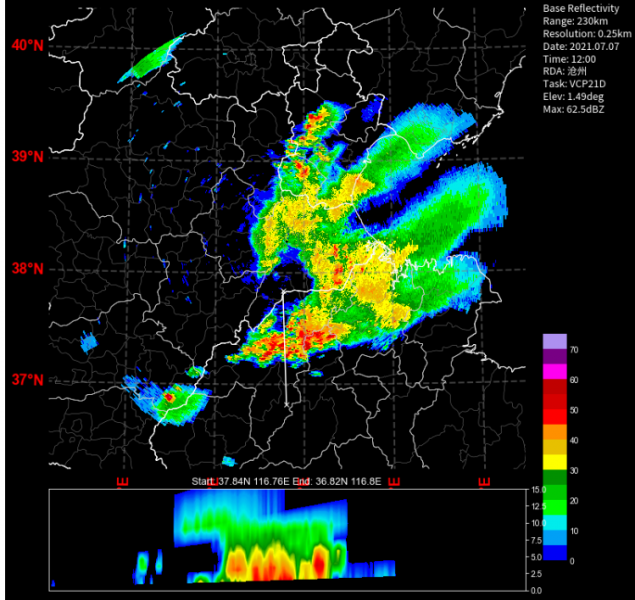

1. from cinrad.visualize import Section

2. rl = [f.get_data(i, 230, 'REF') for i in f.angleindex_r] #获得所有仰角的数据，9个元素/仰角的列表

3. vcs = cinrad.calc.VCS(rl)

4. sec = vcs.get_section(start_cart=(116.76, 37.84), end_cart=(116.8, 36.82))# 传递地理坐标 (经度, 纬度)

5. # sec = vcs.get_section(start_polar=(115, 350), end_polar=(130, 30)) # 传递极坐标 (距离, 方位角)

6. ## PPI 和 VCS  的“综合图”

7. fig = PPI(r,highlight='沧州市',dpi=75)#,add_city_names=True)#,   section=r) #绘制基本反射率图片

8. fig.settings['is_inline'] = False

9. fig.plot_cross_section(sec)

10. liner = fig.geoax.gridlines(draw_labels=True,linewidth=2, color='gray', alpha=0.5, linestyle='--') #设置经纬度虚线

11. liner.top_labels = False

12. liner.right_labels = False

13. liner.xformatter = LONGITUDE_FORMATTER

14. liner.yformatter = LATITUDE_FORMATTER

15. liner.xlabel_style = {'size': 18, 'color': 'red', 'weight': 'bold'} #设置经纬度颜色字号等

16. liner.ylabel_style = {'size': 18, 'color': 'red', 'weight': 'bold'}

复制代码

river

edwardli 发表于 2024-12-9 17:38
重启一遍内核。重新运行一遍可能就行了。
or，看样子是ppi也加了色标和图层信息，VCS也加了，所以只让一个 ...
