ncl绘制水汽通量散度

encore

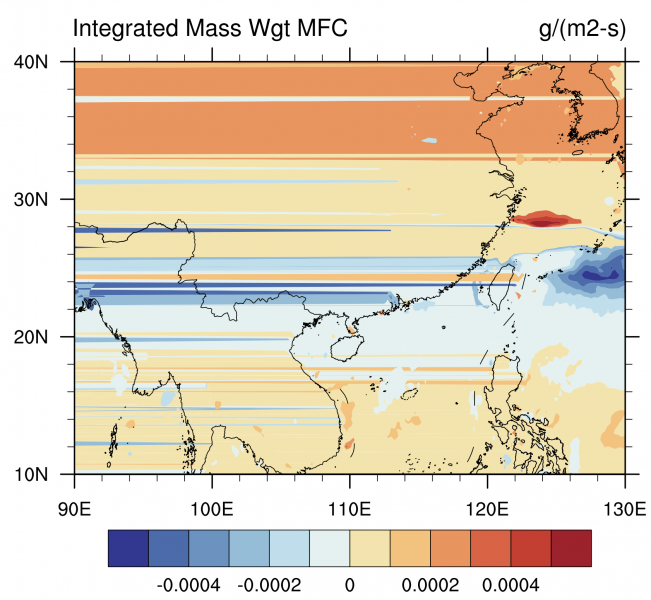

为什么我绘制出来的会成这样的形状

u      = fu->U(:,{750:1000},{5:45},{80:135})

v      = fv->V(:,{750:1000},{5:45},{80:135})

q      = fq->Q(:,{750:1000},{5:45},{80:135})               ;unit:kg kg**-1

ps     = fps->sp(0:23,{5:45},{80:135})          ;units:pa

;750-1000

pp=fuvq->level             ;hpa

p=pp*100      ;pa

;--------------计算水汽通量 moisture flux=(dp(Pa)*u(m/s)*q(kg/kg))/g(m/s^2)  --

ptop = 75000

g    = 9.80665 ; m/s2

dp   = dpres_plevel_Wrap(p, ps, ptop, 0);这里变量单位必须全部统一成pa或者hpa

dpg  = dp/g

dpg@long_name = "Layer Mass Weighting"

dpg@units     = "kg/m2"

copy_VarCoords(u,dpg)

uq   = u*q                                  ; (:,:,:,:)

uq@long_name  = "Zonal Moisture Flux [uq]"

uq@units      = "["+u@units+"]["+q@units+"]"

copy_VarCoords(u,uq)

vq   = v*q                                  ; (:,:,:,:)

vq@long_name  = "Meridional Moisture Flux [vq]"

vq@units      = "["+v@units+"]["+q@units+"]"

copy_VarCoords(v,vq)

uq_dpg = uq*dpg

iuq    = dim_avg_n_Wrap(dim_sum_n(uq_dpg, 1),0);kg/m*s

vq_dpg = vq*dpg

ivq    = dim_avg_n_Wrap(dim_sum_n(vq_dpg, 1),0);kg/m*s

copy_VarCoords(u(0,0,:,:), iuq(:,:))

copy_VarCoords(u(0,0,:,:), ivq(:,:))

delete(u)

delete(v)

duvq  = uv2dv_cfd(uq, vq,uq&latitude,uq&longitude,2)    ; (time,level,lat,lon)

duvq@long_name = "Divergence of Moisture Flux"

duvq@units     = "kg/(kg-s)"    ; (1/m)*[(m/s)(g/kg)] => [g/(kg-s)]

duvq_dpg = duvq*dpg            ;  [g/(kg-s)][kg/m2] => [g/(m2-s)]

iduvq    = dim_avg_n_Wrap(dim_sum_n(duvq_dpg, 1),0)

iduvq@long_name = "Integrated Mass Wgt MFC"

iduvq@LONG_NAME = "Integrated Mass Weighted Moisture Flux Convergence"

iduvq@units     = "g/(m2-s)"

;copy_VarCoords(u, iduvq)      ; (time,lat,lon)

copy_VarCoords(ps(0,:,:), iduvq)

delete(duvq_dpg)

printVarSummary(iduvq)

wks = gsn_open_wks("pdf" ,"fluxes")

res2=True

res2@gsnDraw=False

res2@gsnFrame=False

res2@cnFillOn=True

res2@cnLineLabelsOn=False

res2@lbLabelBarOn     = True

res2@cnFillPalette ="cmp_b2r"

res2@gsnAddCyclic=False

res2@mpMinLatF=10.

res2@mpMaxLatF=40.

res2@mpMinLonF=90.

res2@mpMaxLonF=130.

res2@mpDataSetName         = "Earth..4"   ; This new database contains; divisions for other countries.

  res2@mpDataBaseVersion     = "MediumRes"  ; Medium resolution database

  res2@mpOutlineOn           = True         ; Turn on map outlines

  res2@mpAreaMaskingOn            = True

  res2@mpMaskAreaSpecifiers       = (/"land"/)

  res2@mpOutlineSpecifiers   = (/"China"/)

  res2@mpLandFillColor            = "white"

  res2@mpInlandWaterFillColor     = "white"

res2@cnLinesOn   = False

plot=gsn_csm_contour_map(wks,iduvq,res2)

draw(plot)

AuuuTi

要么是绘图的数据里面有Nan值  而不是固定的缺省值， 要么就是坐标变量不对。看起来可能是前者

encore

AuuuTi 发表于 2025-1-9 08:32
要么是绘图的数据里面有Nan值  而不是固定的缺省值， 要么就是坐标变量不对。看起来可能是前者

想问一下这个要怎么解决呢

AuuuTi

encore 发表于 2025-1-10 15:34
想问一下这个要怎么解决呢

如果是坐标变量问题的话，可以从其他变量复制过来 用类似于这种函数：copy_VarCoords(var_from, var_to) ； copy_VarMeta(var_from, v0ar_to)
如果是nan值问题，论坛里有很多回答可以搜搜看。
