关于露点温度计算的探讨（已知干球温度和相对湿度）

river

   （2021年9月11日更新新版图片，由于之前出图以后没有处理，导致上传论坛以后版面很难看。这次利用了一页多图，这样图片排列整齐有利于对比，顺便把所用的脚本进行更新，希望可以帮到大家，也希引起大家进一步思考。）
    家园里有很多关于露点温度计算的帖子，但是使用的公式都没有明确说明，而且有同一个人发的帖子，但是计算公式的系数上有差别，不清楚是什么问题。比如这个帖子http://bbs.06climate.com/forum.php?mod=viewthread&tid=38232，提出了问题，但是最终也没有得出结论；另外还有这个帖子http://bbs.06climate.com/forum.p ... 0%B6%D4%CA%AA%B6%C8，其中三楼 兰北 同学给出了一个露点温度计算公式，但是不清楚出处，而且计算结果有问题，先不考虑；六楼 西风江南 给出了VC环境下的程序，应该是利用了迭代法，但是我能力有限，暂时还没想出怎么在GrADS脚本里实现。

   我自己又仔细看了看南信大高庆九老师的《天气学诊断分析》，里面有详细的关于温湿参量的计算公式，于是我就借助这个课件上的公式自己进行了相关公式的推导，最终也得到了一个露点计算的方法。（其实课件上也是说要通过迭代法计算露点温度，但是我试了半天算出来最大的能到35度，而且很大一个范围，所以应该还是有问题，后面再试试）；我还在一个Python画斜温图的脚本里找到了一个计算露点的公式，放在GrADS脚本里一起和 @笨笨不笨 @传说中的谁 一起作比较。所以就是目前一共有四种公式来计算露点温度。

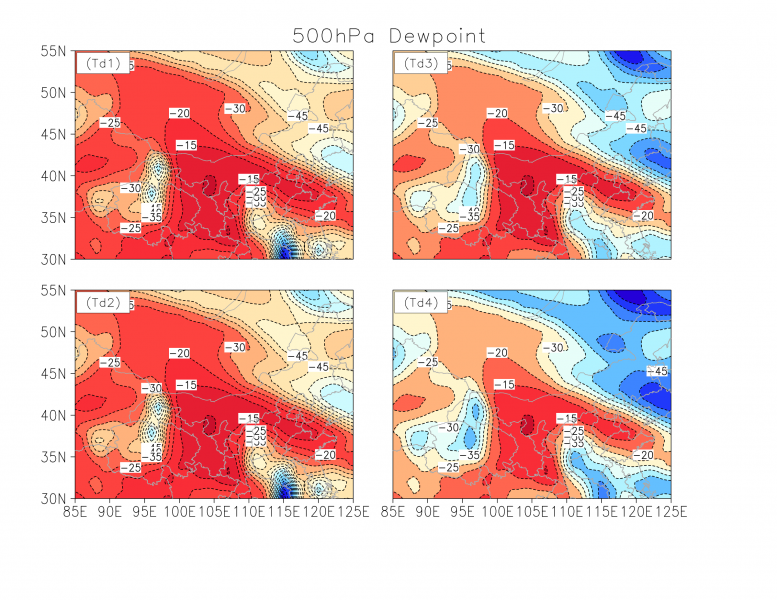

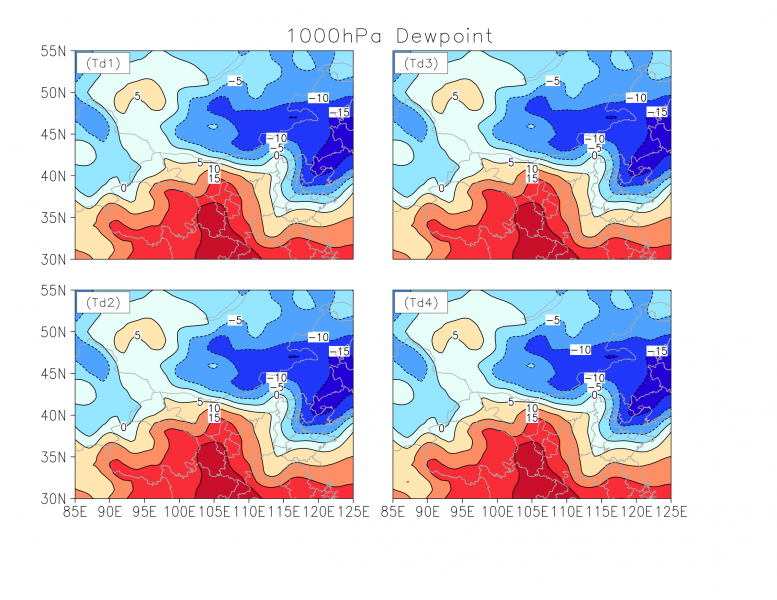

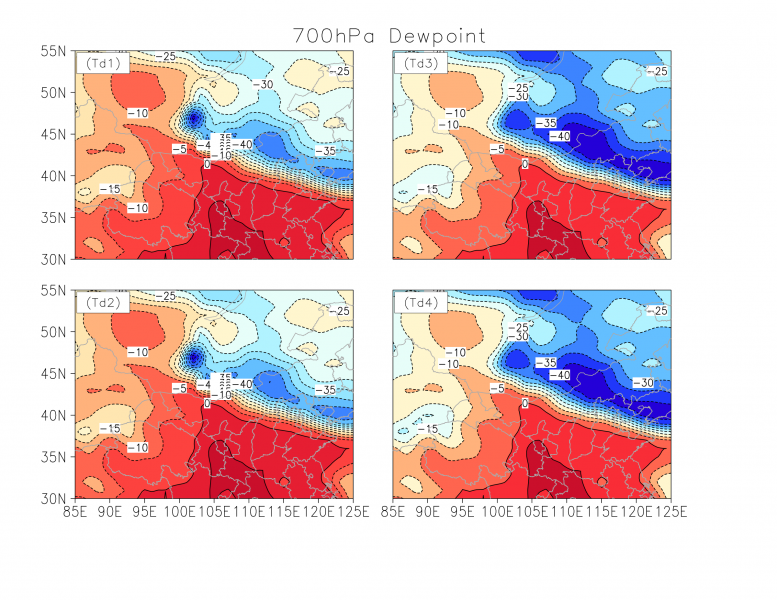

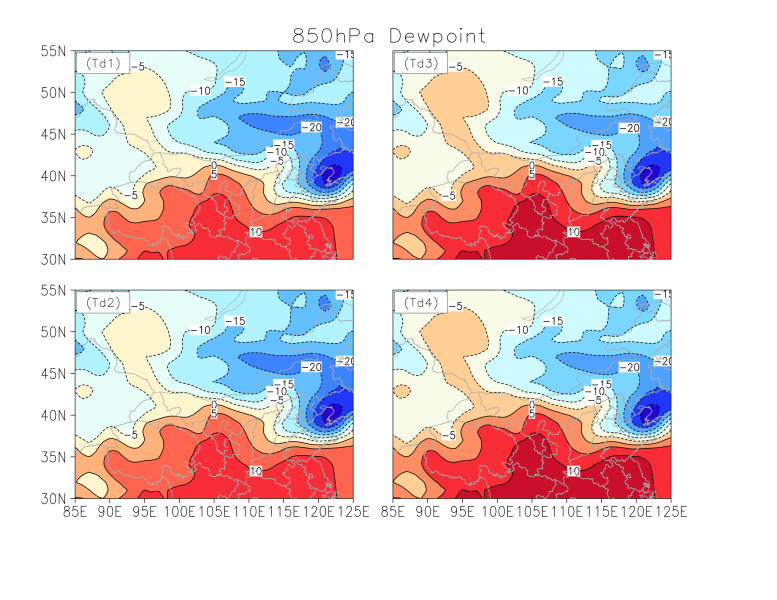

现在我把以上几种计算方法计算得到的同一天同一时次的500/700/850/1000hPa的露点温度结果放在下面，供大家讨论：









从图中不难看出，其实四种方法计算出来的露点大同小异，整体趋势是一致的，个别细节有差异。而且越往高空差别越大，是因为越往高空温度越低，而低于冰点的露点计算本来就是目前的一大难点，所以不用太纠结。至于使用哪一种公式，如果是基本高于冰点的情况下的露点计算使用哪一种都一样，低于冰点的情况就需要稍微斟酌一下。个人感觉还是 传说中的谁 的公式计算出来的露点温度分布更均匀一些，不像前两个计算出来的个别地方特别密集！

最后就是期待有大神把迭代法计算露点的方法写进GrADS的脚本里！

下面是我使用的脚本，有问题请大家及时指出！

1. 'reinit'

2. 'open g:/ncep/2015/201504.ctl'

3.

4. fig ='Td1 Td2 Td3 Td4'

5.

6. lev.1=500;lev.2=700;lev.3=850;lev.4=1000;

7.

8. tt=1

9. while(tt<=4)

10. 'set t 3'

11.

12. 'set lev 'lev.tt''

13.

14. *-------已知温度、相对湿度、气压计算比湿--------

15. 'define TC=TMPprs-273.16' ;*某高度层的摄氏温度℃

16. 'define TK=TMPprs' ;*某高度层的开氏温度K

17. 'define RH=RHprs' ;*某高度层的相对湿度Relative humidity%

18. 'define PRS=lev' ;*获得某层高度的气压hPa

19. *-------水面-------

20. if(TC>=-15)

21. 'AA=17.2693882'

22. 'BB=35.86'

23. endif

24. *-------冰面-------

25. if(TC<=-40)

26. 'AA=21.8745584'

27. 'BB=7.66'

28. endif

29. *-----冰水混合面----

30. if(-40<=TC<=-15)

31. 'define AA=21.8745584+(17.2693882-21.8745584)/(-15-(-40.))*(TC-(-40))'

32. 'define BB=7.66+(35.86-7.66)/(-15-(-40.))*(TC-(-40))'

33. endif

34. *-----求饱和水汽压Tetens经验公式hPa--------

35. 'define ES=6.1078*exp(AA*TC/(TK-BB))'

36. ******水汽压hPa******

37. 'define e=ES*RH/100+1e-10'

38.

39. *if(e<ES)

40. *'define TC=TC-0.05'

41. *'define ES=6.1078*exp(AA*TC/(TK-BB))'

42. *else

43. *'define td=Tc'

44. *endif

45.

46. 'define td1=( (273.16-BB)*log(e)+1.80957*BB-494.3012 )/(AA-log(e)+1.80957)'

47.

48. ******Use Bolton's (1980, MWR, p1047) formulae to find tdew****

49. 'define ratio=log(e/6.112)'

50. 'define Td2=(((17.67-ratio)*273.16+243.5*ratio)/(17.67-ratio))-273.16'

51.

52. 'define td3=TC-((14.55+0.114*TC)*(1-0.01*RH) + pow((2.5+0.007*TC)*(1-0.01*RH),3) + (15.9+0.117*TC)*pow((1-0.01*RH),14))'

53.

54. 'define td4=TC-((14.55+0.114*TC)*(1-0.01*RH) + pow((2.5+0.007*TC)*(1-0.01*RH),3) + (15.9+0.37*TC)*pow((1-0.01*RH),14))'

55.

56. *******图形输出******

57. i=1

58. while(i<=4)

59.

60. 'set lon 85 125'

61. 'set lat 30 55'

62. 'set mpdset cnworld'

63. 'set map 15 1 6'

64. *'set mproj scaled'

65. *'set parea 1 10 1 8'

66. 'set grads off'

67. 'set grid off'

68.

69. 'set ylopts 1 5 0.15'

70. 'set xlopts 1 5 0.15'

71. 'set annot 1 5'

72.

73. 'set vpage 0 11 0 8.5'

74. 'set grads off'

75.

76. 'subplot_y 2 2 'i''

77.

78. 'set ylint 5'

79. 'set xlint 5'

80.

81. *'set csmooth on'

82.

83. 'set gxout shaded'

84. *'set cthick 7'

85. *'set cstyle 3'

86. *'set ccolor 2'

87. 'set cint 5'

88. 'run G:\GrADS-NCL-colormakerV1.3\output\23colorsBlueToRed.gs'

89. 'd smth9(Td'i')'

90. *'cbarn 0.65 1 7.2 5'

91.

92. 'set gxout contour'

93. 'set cthick 8'

94. 'set cint 5'

95. 'set ccolor 1'

96. *'set cstyle 1'

97. *'set clopts 1'

98. *'set clskip 1'

99. *'set clab masked'

100. *'set clab forced'

101. 'd smth9(Td'i')'

102.

103. * draw the map

104. 'set mpdraw on'

105. 'set mpdset cnhimap'

106. 'set map 15 1 6'

107. 'draw map'

108. *'huanghe.gs'

109. *'rivers.gs'

110.

111. * 'draw_figstr2 TL 1.0 Fig.'i''

112. figi=subwrd(fig,i)

113. 'draw_figstr2 TL 1.0 ('figi')'

114.

115. i=i+1

116. endwhile

117. 'set string 1 c 7 0'

118. 'set strsiz 0.2 0.2'

119. 'draw string 5.5 8 'lev.tt'hPa Dewpoint'

120. *'cbar_interp 1 1 1 9.7 4.3'

121. 'gxprint G:\ncep\2015\pic\'lev.tt'.png x2400 y1854 white'

122. 'c'

123. tt=tt+1

124. endwhile

125. ;

126.


复制代码

来自群组: 龙王山皇家气象学院

river

不知道图片怎么能弄成一排四个那样的呢@兰溪之水@言深深 @传说中的谁 @mofangbao

Amelia

谢谢楼主！先收着，还在学习阶段

四叶草

谢谢楼主分享！平时计算都是直接用文献里的公式，没深究

传说中的谁

一页多图啊，清风发过帖子的

river

传说中的谁 发表于 2017-3-27 11:39
一页多图啊，清风发过帖子的

我是说论坛发帖子这个功能只能按照原图片大小，不能进行其他排版操作好像······

xigua

先收藏再学习！

mofangbao

river 发表于 2017-3-27 11:56
我是说论坛发帖子这个功能只能按照原图片大小，不能进行其他排版操作好像······

你的原图太大了。。。

river

mofangbao 发表于 2017-3-29 12:51
你的原图太大了。。。

嗯，确实是。看后面有空的话弄小一点，或者一页多图可能更好

艾飞菲

mark
