MATLAB-实现两端尖头的colorbar

huihuang

这是我在论坛的第一个帖子，如有不正确的做法，希望大家包涵，并指出
没有找到MATLAB相关的命令，加上老师的作业要求，所以自己写了一个。
调用示例1：

1. tick=-20:5:20;

2. color=[69 117 180;116 173 203;171 217 233;254 224 144;253 174 77;244 109 67;215 48 39;165 0 38]/255;

3. mode='h';

4. colorbarn(tick,color,'Mode',mode)

复制代码


调用示例2：

1. color=[131 0 162;160 0 198;109 0 219;31 60 249;0  160 230;0 198 198;0 209 139;0 219 0;160 230  51;230 219 51;230 175 45;239 130 41;239 0 0;219  0 98;255 1 118]/255;

复制代码





% --------------------------------------------------------------------------------------------------------
2022-07-14更新：
上传测试颜色文件(Color_paper_corr.mat)
优化了colorbarn函数结构

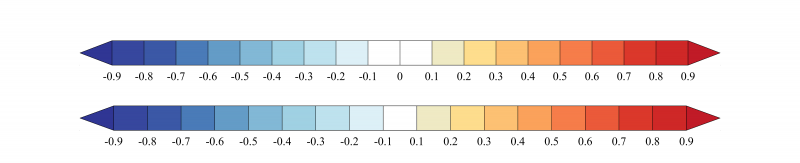

新增了参数：'Delete'，可以删除某一颜色，如下图所示：

1. load Color_paper_corr.mat

2. figure('Position',[100 100 1280 260])

3.

4. c1=colorbarn(-1:.1:1,Color,'mode','h');

5. set(c1,'Position',[0.1 0.6 0.8 0.15])

6.

7. c2=colorbarn(-1:.1:1,Color,'mode','h','Delete',11);

8. set(c2,'Position',[0.1 0.2 0.8 0.15])

复制代码

% --------------------------------------------------------------------------------------------------------
2023-05-24更新：

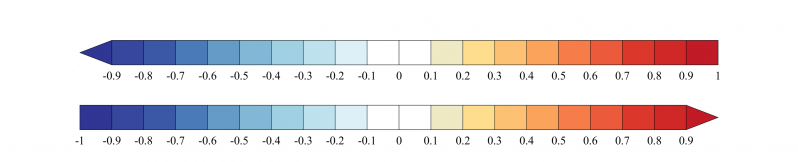

新增参数：'CuspType'，可以设置某一端不是尖端样式

1. load Color_paper_corr.mat

2. figure('Position',[100 100 1280 260])

复制代码

以上，祝您身体健康！

xiuyongwu

赞一个，非常不错，但是需要注意的是，如果配合m_map用的话，需要把contf_line那个函数第25行改为m_contourf

huihuang

tick的范围要大于实际范围，color的数量比tick小1.
比如绘图数据最小值为23.4，最大值为99.6，tick可设为20:10:100
tick为长度为9的向量，color则为大小为[8,3]的矩阵

膘膘

不错，厉害

kc121

不错，色标漂亮！

karstification

听说气象家园的资料很详细很有用，以后经常来看看

wangzhaoying

感谢楼主分享

HugoLou

谢谢楼主，感觉比cbarrow好看

雅荷ypj

太棒了，了不起

matbasin

太棒了，了不起
