在一张图上画几个时刻的雷达堆叠图

淡定冷静

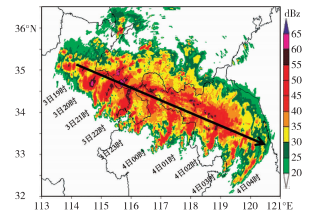

在一张图上画几个时刻的雷达堆叠图，请各位帮帮忙，如图所示的那种该如何画

lightmoon

固定经纬度直接画不同时次就好

淡定冷静

不可以哦，我的雷达图上有好几个单体，我只想要A单体的演变，如果只设时间的话，其他单体也会在，图会很乱

rainbow111

楼主绘制单张雷达图的gs能共享下吗？

lightmoon

淡定冷静 发表于 2020-7-31 10:06
不可以哦，我的雷达图上有好几个单体，我只想要A单体的演变，如果只设时间的话，其他单体也会在，图会很乱

那如果很多单体的强度且差不多的话就没啥好办法了，考虑一下ps吧

小其其格

其实把强度大于30dBz的回波绘制出来就好了

淡定冷静

rainbow111 发表于 2020-7-31 10:46
楼主绘制单张雷达图的gs能共享下吗？

可以。'reinit'
'open ./18.7.10d03T7.ctl'
'set grads off'
'set lon 113.5 115.5'
'set lat 37.4 38.8'

i=181
while(i<=229)
*地图设置为高精度地图
'set mpdset hires'
'set mpdset heb'
'set map 1 1 6'
'draw map'
'set xlopts 1 6 0.18'
'set ylopts 1 6 0.18'
'set xlint 0.3'
'set ylint 0.3'
'set parea 1 10 1 7.5'
'set t 'i''
'set gxout shaded'
'set csmooth on'
'set rgb 20 255 255 255'
*'set rgb 21 0 255 255'
*'set rgb 22 0 162 255'
*'set rgb 23 0 0 255'
*'set rgb 24 0 130 178'
'set rgb 25 0 255 0'
'set rgb 26 0 177 0'
'set rgb 27 255 215 0'
'set rgb 28 255 153 0'
'set rgb 29 255 0 0'
'set rgb 30 255 0 20'
'set rgb 31 219 0 52'
*'set rgb 32 142 0 111'
*'set rgb 33 140 48 164'
*'set rgb 34 207 164 214'
'set clevs  30 35 40 45 50 55 60'
'set rbcols  20 25 26 27 28 29 30 31'
'd max_dbz'
'run /nuist/u/home/liyan/liyan_wangyu/scratch/OpenGrADS/2.1.0.oga.1/Classic/scripts/cbar_matlab 1 1 1'

rainbow111

淡定冷静 发表于 2020-8-13 13:48
可以。'reinit'
'open ./18.7.10d03T7.ctl'
'set grads off'

不好意思，我问错了，是ctl不知道怎么写，我现在拿到的是双偏振雷达.dat的数据文件，在家园里查了半天，好多是用python处理的，不是grads
