[资源分享] 利用surfer制作责任表图

[复制链接]

新浪微博达人勋

发表于 2020-8-26 16:44:27 | 显示全部楼层 |阅读模式

登录后查看更多精彩内容~

您需要 登录 才可以下载或查看,没有帐号?立即注册 新浪微博登陆

x
本帖最后由 lanmao8301 于 2020-8-27 16:48 编辑

利用Surfer制作责任表图
1、简介
本教程利用surfer制作9cm×5cm责任表,偏新手向,涉及bln文件格式及编辑,散点图格式与使用。自己制作一次,即可以非常深刻的掌握bln边界文件和散点标注文件的原理与编辑。

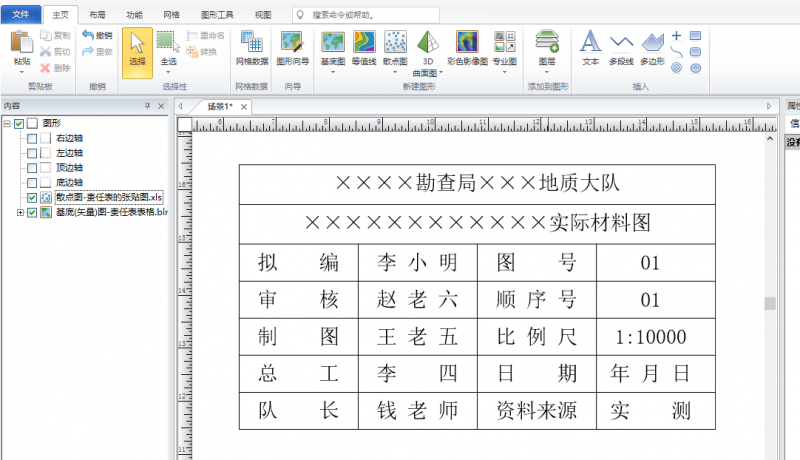

看一下最终效果:
这个责任表是整体的一个图件,一次制作之后,即可在后续工作中无限使用,非常方便。
2、操作步骤

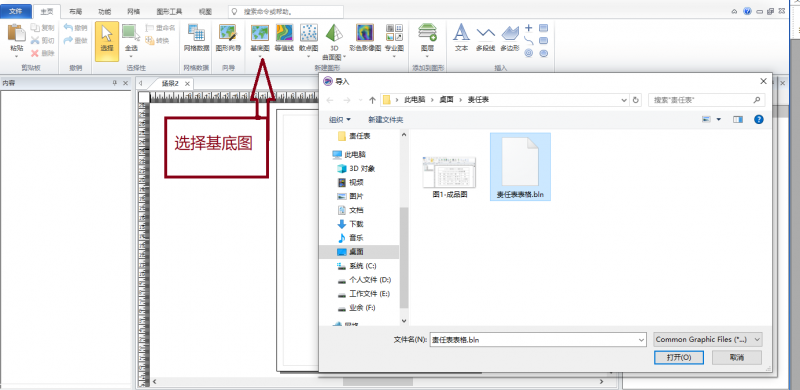

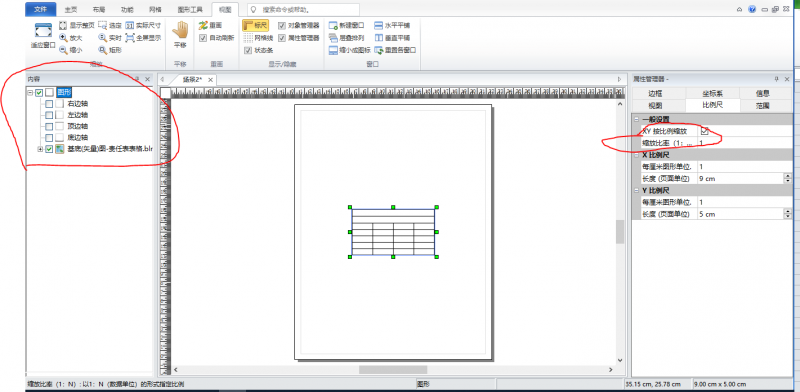

首先利用bln文件制作责任表的底图。点击制作基底图,选择制作好的bln文件,然后去掉四个坐标轴的勾选框,将图形比例设置成1:1。你可以看到责任表的尺寸变成9cm×5cm。如下面两幅图所示:
图2-第一步-底图.PNG 图3-底图设置.PNG

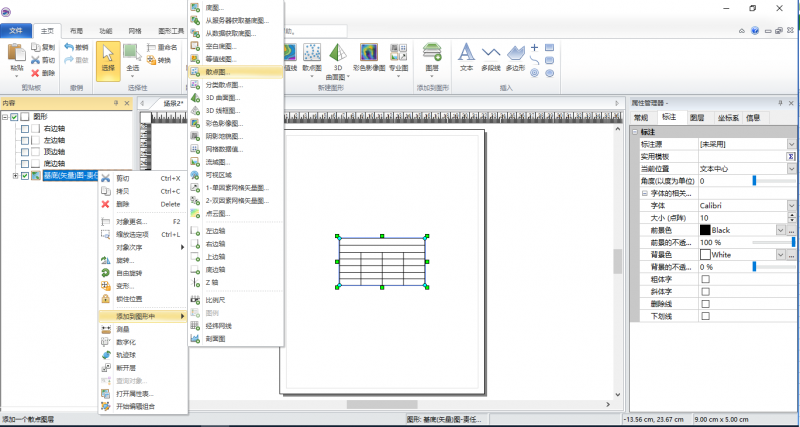

然后右击基底图,添加一幅散点图,如下所示:

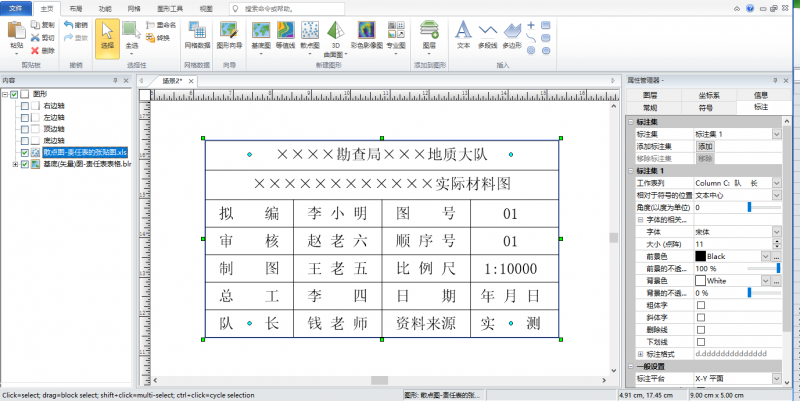

选择制作好的散点图,选择标注列,设置位置居中,字体适当;设置符号为不可见,可以用以下三种方法:将符号大小设置为0、或者颜色为白色、或者在surfer8里可以选择一个空白的符号。效果见下图:
这样,一幅责任表图就做好了。
3、文件格式与编辑

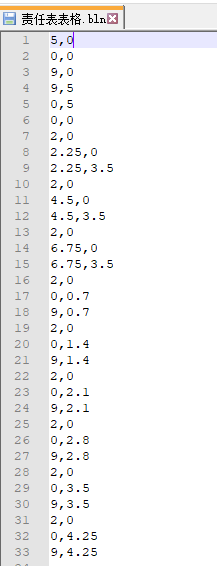

bln边界文件的格式见右图(请忽略编辑器):
第1到第6行是责任表的矩形外框,第1行的5代表这个框共5个点,后边写0或者1(白化的时候0和1有区别,画线的时候没区别)。第2行是起点坐标,surfer软件会按坐标画线,第3行是下一点---以此直到第6行终点,其坐标与起点一样。surfer会闭合这4条线,画一个框。
第7到9行是一条线,第7行代表这条线有2个点,第8行是起点,第9行是终点。
以此类推,每3行画一条线,直到第33行画完所有线条。

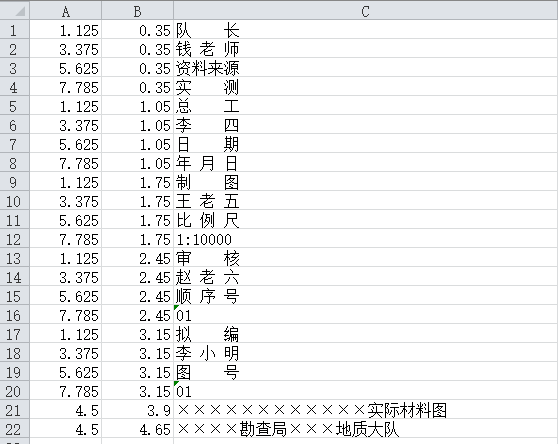

散点图文件格式见下图:
AB两列为坐标,这些坐标是各个小框的中心坐标,按照下图填写即可,(这里需要注意:surfer8需要使用Excel95格式)。另外某些需要频繁变更的内容可以留空,单独在surfer里填写。
4、致各位读者
一点小技巧,如果对您有用,那是最好的。
初学者若理解有困难,请先练习,再提问题,方便解答。
                                         2020年8月26日

利用Surfer制作责任表.pdf

473.97 KB, 下载次数: 20, 下载积分: 金钱 -5

密码修改失败请联系微信:mofangbao

新浪微博达人勋

发表于 2020-8-26 16:48:22 | 显示全部楼层
挺好,原来我都是用线划
