overlay上面的图，超出国界的部分不画

95niande77

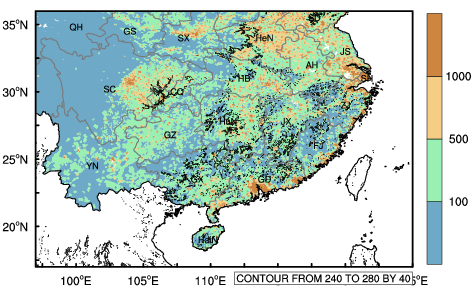

底层是shade，上层图是contour（这里是地形高度数据），用overlay叠一起。两个数据都是全球范围的数据。底图可以通过mpMaskAreaSpecifiers 把多余的阴影去掉，但是上面那层图画的时候，有超出的区域范围的部分（左下角还有海洋上），怎么能把超出的部分去掉，就是和底层阴影范围一样？谢谢~

95niande77

忘了附上代码：
(部分相关的）

  res             = True                                          ; plot mods desired
  res@gsnDraw     = False
  res@gsnFrame    = False                                         ; don't advance yet
  res@gsnLeftString        =""                                    ;图左上的数据信息
  res@gsnRightString       =""                                    ;图右上的数据信息

  tres = res ;上层图与下层图参数一致的部分

  res@mpFillOn                   = True
  res@mpOutlineOn                = True
  res@mpOutlineDrawOrder         = "PostDraw"
  res@mpOutlineSpecifiers        = (/"China","Taiwan","China:Provinces"/)
  res@mpNationalLineColor        = "black";"grey50"   ;"black"
  res@mpProvincialLineColor      = "grey40";"black";   ;"transparent"  ;"black" ;"gray"
  res@mpGeophysicalLineColor     = "black";"grey50"   ;"black"
  res@mpNationalLineThicknessF   = thicknessF-0.5
  res@mpProvincialLineThicknessF = thicknessF-0.5
  res@mpGeophysicalLineThicknessF= thicknessF-0.5

  res@mpDataBaseVersion       = "MediumRes"
  res@mpDataSetName           = "Earth..4"
  res@mpAreaMaskingOn         = True
  res@mpMaskAreaSpecifiers   = (/"China"/)

  res@tmXBLabelsOn      = True
  res@tmXBMode          = "Explicit"
  res@tmXBValues        = (/100,105,110,115,120,125/)   ;(/115,120/)
  res@tmXBLabels        = (/"100~S~o~N~E","105~S~o~N~E","110~S~o~N~E","115~S~o~N~E","120~S~o~N~E","125~S~o~N~E"/)  ;(/"115E","120E"/)
  res@tmXBMinorValues   = (/97.5,102.5,107.5,112.5,117.5,122.5/)

  res@tmYLLabelsOn      = True
  res@tmYLMode          = "Explicit"
  res@tmYLValues        = (/20,25,30,35/) ;/30,35/)
  res@tmYLLabels        = (/"20~S~o~N~N","25~S~o~N~N","30~S~o~N~N","35~S~o~N~N"/)   ;(/"30N","35N"/)
  res@tmXBMinorOn       = True
  res@tmYLMinorValues   = (/17.5,22.5,27.5,32.5/)

    ;--------------------------------------------- shade 参数设置
  res@cnLinesOn          = False
  res@gsnAddCyclic       = False
  res@cnFillOn           = True
  res@cnFillDrawOrder    = "PreDraw"
  res@pmLabelBarWidthF   = 0.1
  res@lbOrientation       = "Vertical"
  ;res@pmLabelBarHeightF   = 0.08
  ;res@pmLabelBarOrthogonalPosF =  0.15
  res@cnLevelSelectionMode = "ExplicitLevels"
  res@cnLevels             = (/100,500,1000/)
  res@cnFillColors         = (/12,10,5,3/)

  base = gsn_csm_contour_map(wks, pop, res)

    ;--- 画地形高度等值线
  topo_file = "./ETOPO1_Bed_c_gmt4.grd.nc" ;读入数据
  a         = addfile(topo_file,"r")
  elev_lnd  = a->z({latmin:latmax},{lonmin:lonmax})
  elev_lnd  = where(elev_lnd.le.200 .or. elev_lnd.ge.300,elev_lnd@_FillValue,elev_lnd)

  tres@cnLevelSelectionMode = "ExplicitLevels"
  ;tres@cnLevelSpacingF      = 100
  tres@cnLevels = (/240,280/)
  tres@cnFillOn = False
  tres@cnLineLabelsOn = True
  tres@cnLineLabelPerimOn = False
  tres@cnLineLabelBackgroundColor = "transparent"

  plot2 =  gsn_csm_contour(wks,elev_lnd,tres)

  overlay(base, plot2)

95niande77

救救孩子扒

95niande77

和师姐讨论了一下，问了两个问题
（1）是地形高度场画shade就很好，画contour感觉不ok，等值线画不出的感觉，很乱
（2）是overlay上层超出的部分怎么办，中国区域外的部分不想画出来

师姐的答案~
（1）如果不要看特别精细的地形分布，比如只想指示出四川盆地、青藏高原位置那种，需要把地形数据进行平滑，但我个人觉得还是shade比较准确，contour怪怪的（但个人因为一些原因只能这样）
（2）师姐的思路是先画出底层map，然后其余数据再往上叠，或者调整上层属性啥的，试了一下不ok。
后来无意中发现蛮有用的示例，先画出底层地图，然后画overlay shade层，overlay contour 层, 通过draworder设置就可以把上层数据不要的部分也mask掉（原来是我没找到正确的draworder属性名），分享一下
http://www.ncl.ucar.edu/Applications/Scripts/overlay_11.ncl

其实就是设置地图层：res@mpFillDrawOrder = "PostDraw"（这个是必须有的）;  shade层: shade_res@cnFillDrawOrder  = "PreDraw"；contour层：con_res@cnFillDrawOrder   = "Draw"

ps： 虽然我也是小白，但希望思路上能对学弟学妹会有帮助吧。为这个，我确实头秃了一下下，希望学弟学妹不用像我这样疯狂蓐头发，一蓐一大把
