绘制三维心形图

MeteoInfo

借鉴了MatLab绘制三维心形图的代码，利用相关公式生成三维格点数据，再用isosurface函数绘制0值等值面三维图，需要加上光照效果来提升三维立体感。MeteoInfoLab脚本代码如下：

1. a = linspace(-3, 3, 100)

2. x,y,z = meshgrid(a, a, a)

3. p = (x**2+(9/4.)*y**2+z**2-1)**3-x**2*z**3-(9/80.)*y**2*z**3

4. lighting()

5. isosurface(a, a, a, p, 0, facecolor='r', edgecolor=None, nthread=4)

a = linspace(-3, 3, 100)<br /> x,y,z = meshgrid(a, a, a)<br /> p = (x**2+(9/4.)*y**2+z**2-1)**3-x**2*z**3-(9/80.)*y**2*z**3<br /> lighting()<br /> isosurface(a, a, a, p, 0, facecolor='r', edgecolor=None, nthread=4)

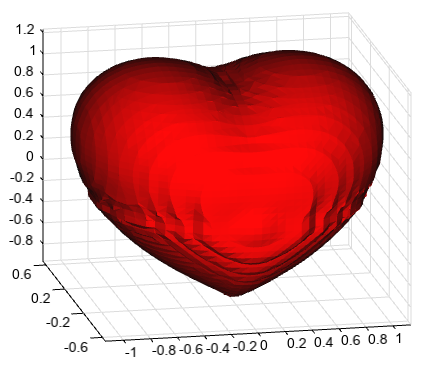

绘图结果：

sfz13851581045

王老师，这么晚还在加班，您辛苦啦

随缘

{:eb502:}{:eb502:}

yuyang362

辛苦王老师了，不知道你书写咋样了

sunquan12

为什么一模一样的代码我画出来的颜色不对呢

MeteoInfo

sunquan12 发表于 2021-12-3 11:25
为什么一模一样的代码我画出来的颜色不对呢

代码有些旧，已经在一楼进行了更新，你再试试。
