从全球数据切中国区域切割不全

星星薇

问题已经解决，使用这种内部有填充的shp文件就可以了。附件在脚本后面。
------------------------------------------------------------------------------------------------------------------------------------------

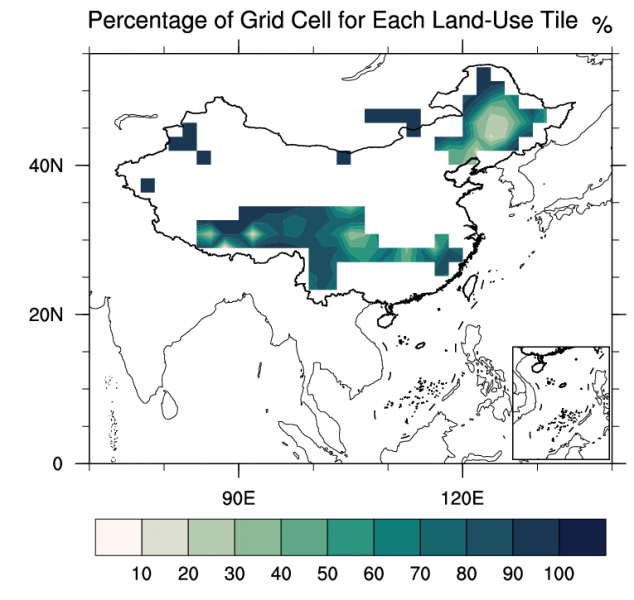

如题，使用官方的示例，从全球数据里往下切中国的nc数据，因为还要做区域平均所以这一步是必须的，脚本运行无误，但是不知道为什么相比用元数据mask的结果，切下来的数据不全，有很多地方缺失了，不知道有没有人遇到和我一样的问题。

1. ;切割nc数据切成中国区域，参考mask9.ncl,以及气象家园一些帖子。

2.

3. load "/home/max/data/shp/china/cnmap/cnmap.ncl"

4.

5. begin

6. MASK_INSIDE = False    ;  区域内还是区域外

7. dir = "/home/max/cmip6/fracLUT/hist/"

8. mpi = addfile(dir+"fracLut_Emon_MPI-ESM1-2-LR_land-hist_r1i1p1f1_gn_201001-201412.nc", "r")    ;NOTE 时间范围

9. mpi_fracLut = mpi ->fracLut

10. lat_mpi = mpi ->lat

11. delete(mpi)

12.

13. ;--------- 处理missingvalue --------把nan处理掉 -------[year | 1980] x [landuse | 4] x [lat | 192] x [lon | 288]----------

14. if (any(isnan_ieee(mpi_fracLut))) then

15.       value = 1.e20

16.       replace_ieeenan (mpi_fracLut, value, 0)

17.       mpi_fracLut@_FillValue = value

18. end if

19.

20. ;---读取 shp文件

21.   dirshp     = "/home/max/data/shp/china/cnmap/"

22.   f       = addfile(dirshp + "cnmap.shp", "r")

23.   mrb_lon = f->x

24.   mrb_lat = f->y

25.   nmrb    = dimsizes(mrb_lon)     ;计算顶点数

26.

27.   min_mrb_lat = min(mrb_lat)    ;估计轮廓线范围

28.   max_mrb_lat = max(mrb_lat)

29.   min_mrb_lon = min(mrb_lon)

30.   max_mrb_lon = max(mrb_lon)

31.

32. ;

33. ;实现mask效果取决于区域内外缺省值的赋值

34.

35.   if(MASK_INSIDE) then

36. ;---Start with data filled in.

37.     mpi_fracLut_mask = mpi_fracLut   ;数据区

38.   else

39. ;---Start with data all missing

40.     mpi_fracLut_mask = new(dimsizes(mpi_fracLut),typeof(mpi_fracLut),mpi_fracLut@_FillValue)

41.     copy_VarCoords(mpi_fracLut,mpi_fracLut_mask)

42.   end if

43.

44. ;让gc_inout更快的小技巧，估算轮廓线的大致范围

45. ;与元数据的数据范围和分辨率相同最好，速度差不了多少。

46.   lat1d = fspan(-88.6, 88.6, 96)

47.   lon1d = fspan(0, 359, 192)

48.   lat1d@units = "degrees_north"

49.   lon1d@units = "degrees_east"

50.

51.   ilt_mn = ind(min_mrb_lat.gt.lat1d)    ;小于轮廓线最小纬度值的索引，以下类似

52.   ilt_mx = ind(max_mrb_lat.lt.lat1d)

53.   iln_mn = ind(min_mrb_lon.gt.lon1d)

54.   iln_mx = ind(max_mrb_lon.lt.lon1d)

55.

56. ;http://bbs.06climate.com/forum.php?mod=viewthread&tid=43465&extra=&page=1

57. ; 已经找到错误就在下面四句，由于经纬度不同，必要时可以手动赋值。

58.   ilt1   = ilt_mn(dimsizes(ilt_mn)-1)    ; 纬度值起始判断点

59.   iln1   = iln_mn(dimsizes(iln_mn)-1)    ; 经度值起始判断点

60.   ilt2   = ilt_mx(0)                     ; 纬度值结束判断点

61.   iln2   = iln_mx(0)                     ; 经度值结束判断点

62.

63. ;print(ilt1) ;3

64. ;print(ilt2) ;54

65. ;print(iln1) ;3

66. ;print(iln2) ;67

67. ;---蒙版区域缺省值

68.   if(MASK_INSIDE) then

69.     do ilt=ilt1,ilt2

70.       do iln=iln1,iln2

71.         if(gc_inout(lat1d(ilt),lon1d(iln),mrb_lat,mrb_lon)) then

72.           mpi_fracLut_mask(:,:,ilt,iln) = mpi_fracLut_mask@_FillValue

73.         end if

74.       end do

75.     end do

76.   else

77. ;---非蒙版区域放入数据

78.     do ilt=ilt1,ilt2

79.       do iln=iln1,iln2

80.         if(gc_inout(lat1d(ilt),lon1d(iln),mrb_lat,mrb_lon)) then

81.           mpi_fracLut_mask(:,:,ilt,iln) = mpi_fracLut(:,:,ilt,iln)

82.         end if

83.       end do

84.     end do

85.   end if

86.

87. printVarSummary(mpi_fracLut_mask)

88. ; print(mpi_fracLut_mask(0,0,48,88))

89. ;---画图

90.   wks  = gsn_open_wks("eps","mask_mpi_v17")        ; send graphics to PNG file

91.

92.   res                     = True

93.   res@gsnMaximize         = True           ; maximize plot in frame

94.   res@gsnDraw             = False          ; don't draw plot yet

95.   res@gsnFrame            = False          ; don't advance frame yet

96.   res@gsnAddCyclic        = False          ; Don't add a cyclic point.

97.

98.   res@mpDataBaseVersion   = "MediumRes"    ; slightly better resolution

99.

100.   res@cnFillOn=True;画填充图

101.   res@cnLinesOn=False;不画等值线

102.   res@cnLineLabelsOn=False;不要等值线上的标签

103.

104.   res@cnFillPalette  = "cmocean_tempo"

105.

106.   res@mpMinLatF           = 0

107.   res@mpMaxLatF           = 55

108.   res@mpMinLonF           = 70

109.   res@mpMaxLonF           = 140

110.

111.   res@mpLandFillColor         = "white"

112.

113. ;---Resources for polyline

114.   ; lnres                  = True

115.   ; lnres@gsLineColor      = "gray"

116.   ; lnres@gsLineThicknessF = 1.0            ; 2x thickness）

117.

118. ; 画中国，用什么的shp画出来的就是一团乱七八糟的线

119.     cnres           = True

120.     cnres@china     = True       ;draw china map or not

121.     cnres@river     = False      ;draw changjiang&huanghe or not

122.     cnres@province  = False       ;draw province boundary or not

123.     cnres@nanhai    = True       ;draw nanhai or not

124.     cnres@diqu      = False       ; draw diqujie or not

125.

126.

127.

128. ;---Draw contours of masked data

129.   map_mask      = gsn_csm_contour_map(wks,mpi_fracLut_mask(0,0,:,:),res)

130.   ;mrb_line_mask = gsn_add_polyline(wks, map_mask, mrb_lon,mrb_lat, lnres)

131.   chinamap = add_china_map(wks,map_mask,cnres)

132.

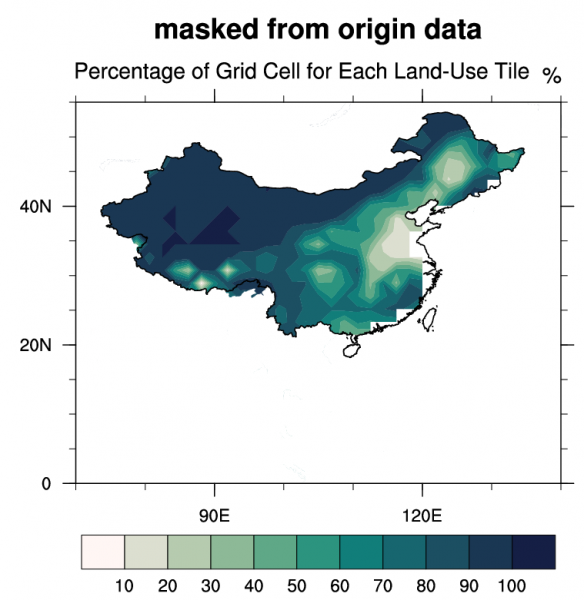

133.   draw(map_mask)

134.   frame(wks)

135.

136. ;----------绘制并输出第二个图

137.     res@tiMainString = "masked from origin data"

138.     res@mpOutlineOn             = True  ; Use outlines from shapefile

139.     res@mpDataBaseVersion       = "MediumRes"

140.     res@mpDataSetName           = "Earth..4"

141.     res@mpAreaMaskingOn         = True

142.     res@mpMaskAreaSpecifiers    = (/"China","Taiwan","Disputed area between India and China","India:Arunachal Pradesh"/)

143.     res@mpLandFillColor         = "white"

144.     res@mpInlandWaterFillColor  = "white"

145.     res@mpOceanFillColor        = "white"

146.     res@mpOutlineBoundarySets   = "NoBoundaries" ; 先不要画，随后再打开

147.     res@mpOutlineSpecifiers=(/"China","Taiwan"/)

148.     res@mpGeophysicalLineThicknessF=2.0 ;这两行是为了加粗边界和国界线

149.     res@mpNationalLineThicknessF=2.0

150.

151. ;--------------遇到的奇怪的bug，这里的数字后面不要加.0，比如55和55.0是不同的数字，会产生错误。

152.     res@mpMinLatF=0

153.     res@mpMaxLatF=55

154.     res@mpMinLonF=70

155.     res@mpMaxLonF=140

156.

157.     res@cnFillDrawOrder="PreDraw";先画填充

158.     res@cnFillOn=True;画填充图

159.     res@cnLinesOn=False;不画等值线

160.     res@cnLineLabelsOn=False;不要等值线上的标签

161.     res@cnFillPalette        = "cmocean_tempo"     ; set color map

162.

163.     wks  = gsn_open_wks("eps","mask_mpi_v16")

164.     plot1=gsn_csm_contour_map(wks,mpi_fracLut(0,0,:,:),res)

165.

166.     draw(plot1)

167.     frame(wks)

168.

169.

170.

171.

172. end


复制代码

werewolf

为什么要切割

星星薇

werewolf 发表于 2020-11-16 17:20
为什么要切割

因为要做区域平均等处理

星星薇

俺的问题解决了，是因为shp文件的影响，换了一个shp文件就好了

某某蒙

请问您换的是哪一个shp文件呀，我也遇到了相同的问题

星星薇

换成区域内有填充的，类似这样的

星星薇

某某蒙 发表于 2020-11-21 20:03
请问您换的是哪一个shp文件呀，我也遇到了相同的问题

忘记直接回复你了QAQ，看上面

某某蒙

星星薇 发表于 2020-11-22 15:28
忘记直接回复你了QAQ，看上面

好滴好滴，我试试去，谢谢！！！

杰西卡·芬

大神你好请问也可以发我一份吗？谢谢你252277973@qq.com

星星薇

杰西卡·芬 发表于 2020-12-25 09:08
大神你好请问也可以发我一份吗？谢谢你

附件我放到后面了
