%读取雷达基数据,并按坐标输出基本反射率,画反射率因子图和三维锥形回波图
%读数据,一个基数据共4032条径向,每条径向2432字节,共9805824字节。
[FileName,PathName] = uigetfile('.bin','选择你的文件'); %自行选择数据
fid=fopen(strcat(PathName,FileName),'r');
A = fread(fid,'uchar');
B=zeros(2432,4032); %将雷达基数据按径向存放,共有4032条,每一行代表一条径向
for a=1:4032 %每一行代表一条径向
b=1:2432; %每个径向有2432个字节
B(b,a)=A(b+(a-1)*2432);
end
%XLSWRITE('C:\Users\Rabia Lee\Desktop\radar.xls',B);
%C=B(:,1:100);
%B2=B(1:2432,1200:1300)
switch B(73,1) %读取体扫模式,73,74位为体扫数据
case 11
phi=[0.50,0.50,1.45,1.45,2.40,3.35,4.30,5.25,6.2,7.5,8.7,10,12,14,16.7,19.5]
case 21
phi=[0.50,0.50,1.45,1.45,2.40,3.35,4.30,6.00,9.00,14.6,19.5] %体扫21模式的具体仰角,共有11个仰角,单位为度
case 31
phi=[0.50,0.50,1.50,1.50,2.50,2.50,3.50,4.50]
case 32
phi=[0.50,0.50,2.50,3.50,4.50]
end
f1=1; %计数单位
g1=zeros(4032,460); %提取4032条径向的仰角
h1=zeros(4032,460); %提取4032条径向的方位角
i1=zeros(4032,460); %4032条径向每个距离点的距离
j1=zeros(4032,460); %提取4032条径向的反射率
%每一条径向460个点的仰角、方位角、距离的确定
for a1=1:4032
b1=B(45,a1)+256*B(46,a1); %每一条径向的仰角序数,1到11
c1=(B(37,a1)+256*B(38,a1))/8*180/4096*2*pi/360; %每一条径向的方位角,弧度单位
d1=B(55,a1)+256*B(56,a1); %每一条径向的距离库数,1到460
if d1==0
continue
end
for e1=1:460 %提取一条径向的每一个距离点的位置坐标
g1(a1,e1)=phi(b1)*2*pi/360; %提取仰角,由仰角序数计算仰角,弧度单位
h1(a1,e1)=c1; %提取方位角,弧度为单位
i1(a1,e1)=0.5+e1-1; %计算距离,每一个距离点相隔0.5公里,共有460个距离点
%提取反射率数据
if e1>d1 %距离库数以外的反射率为0
j1(a1,e1)=0; %有4032条径向,每条径向有460个距离点
else
if B(128+e1,a1)==0 %无数据
j1(a1,e1)=0;
elseif B(128+e1,a1)==1 %距离模糊
j1(a1,e1)=0;
else
j1(a1,e1)=(B(128+e1,a1)-2)/2-32; %正常情况,反射率因子以dbz为单位,换算公式参见雷达基数据说明
end
f1=f1+1;
end
end
end
%提取每1个仰角序数的反射率因子,共有11个仰角序数
n=2 %第2个仰角序数,代表第1个仰角
for a2=1:4032
if B(45,a2)>0 %如果每条径向内的仰角数大于0,循环终止
break
end
end
for a3=a2:4032 %如果每条径向内的仰角数大于2,循环终止
if B(45,a3)>2
break
end
end
%由前面的仰角序数确认坐标提取范围,对于第1个仰角,仰角序数的范围为1-2
g1=g1(a2:(a3-1),:);%g1=g1(:,1:(B(55,a2)+256*B(56,a2)));仰角坐标
h1=h1(a2:(a3-1),:);%h1=h1(:,1:(B(55,a2)+256*B(56,a2)));方位角坐标
i1=i1(a2:(a3-1),:);%i1=i1(:,1:(B(55,a2)+256*B(56,a2)));距离坐标
j1=j1(a2:(a3-1),:);%j1=j1(:,1:(B(55,a2)+256*B(56,a2)));反射率
[X,Y,Z]=sph2cart((pi/2-h1),g1,i1); %将球面坐标转换成笛卡尔坐标
%设置雷达色标,与PUP产品色标对应,13个色标等级
mycolor2=[255,255,255;123,104,238;
0,0,255;152,251,152;
50,205,50;0,100,0;
255,255,0;192,192,0;
184,134,11;255,192,192;
255,0,0;192,0,0;128,0,0]/255.;
colormap(mycolor2);
pcolor(X,Y,j1);
shading interp;
caxis([0,65]); %色标的范围0-65dbz,分为13级,每级间隔5dbz
colorbar('EastOutside');
axis image;
%将反射率因子按坐标输出为文本文件,坐标为相对于雷达的坐标
[m1,n1]=size(X);
Xcor=reshape(X,m1*n1,1);
Ycor=reshape(Y,m1*n1,1);
j1cor=reshape(j1,m1*n1,1);
r_1(:,1)=Xcor;
r_1(:,2)=Ycor;
r_1(:,3)=j1cor;
fid=fopen('C:\Users\Rabia Lee\Desktop\Z_RADR_I_Z9737_20200820093300_lev1.txt','wt'); %将重新排列后的数据另存为txt文件
[m2,n2]=size(r_1);
for i=1:1:m2
for j=1:1:n2
if j==n2
fprintf(fid,'%6.3f\n',r_1(i,j)); %数值格式设置为双精度,3位小数
else
fprintf(fid,'%6.3f\t',r_1(i,j)); %数值格式设置为双精度,3位小数
end
end
end
fclose(fid);
(以上这一部分是读取基数据每一个仰角的反射率因子)
p1=load('F:\雷达回波三维立体数据\Z_RADR_I_Z9737_20200821000500_lev1.txt');
p2=load('F:\雷达回波三维立体数据\Z_RADR_I_Z9737_20200821000500_lev2.txt');
p3=load('F:\雷达回波三维立体数据\Z_RADR_I_Z9737_20200821000500_lev3.txt');
p4=load('F:\雷达回波三维立体数据\Z_RADR_I_Z9737_20200821000500_lev4.txt');
p5=load('F:\雷达回波三维立体数据\Z_RADR_I_Z9737_20200821000500_lev5.txt');
p6=load('F:\雷达回波三维立体数据\Z_RADR_I_Z9737_20200821000500_lev6.txt');
p7=load('F:\雷达回波三维立体数据\Z_RADR_I_Z9737_20200821000500_lev7.txt');
p8=load('F:\雷达回波三维立体数据\Z_RADR_I_Z9737_20200821000500_lev8.txt');
p9=load('F:\雷达回波三维立体数据\Z_RADR_I_Z9737_20200821000500_lev9.txt');
P=[p1;p2;p3;p4;p5;p6;p7;p8;p9];
Point=P(:,1:3);
v=P(:,4);;
F = scatteredInterpolant(Point,v);
x=-100:1:100;
y=-100:1:100;
z=0:0.5:10;
[xq,yq,zq] = meshgrid(x,y,z);
vq = F(xq,yq,zq);
vq=smooth3(vq);
%绘制三维包络面图
myColor=[1 1 1]; %地形图色标
mycolor2=[255,255,0;192,192,0; %雷达回波色标,根据需要修改
184,134,11;255,192,192;
255,0,0;192,0,0;255,0,255]/255.;
mycolor3=[255,255,255;123,104,238;
0,0,255;152,251,152;
50,205,50;0,100,0;
255,255,0;192,192,0;
184,134,11;255,192,192;
255,0,0;192,0,0;128,0,0]/255.;
figure(1);
hiso=patch(isosurface(xq,yq,zq,vq,25)); hold on; %绘制雷达回波三维包络面,包络面值为40
isonormals(xq,yq,zq,vq,hiso);
h=slice(xq,yq,zq,vq,-50,50,2);
colormap(mycolor3);
colorbar('EastOutside');
caxis([0,65]);
shading flat;
hiso.FaceColor='green'; %包络面表面颜色设置
hiso.EdgeColor='none';
set(gca,'BoxStyle','full','Box','on')
view(3);
camlight;
lighting gouraud;
alpha(0.5);
%%
figure(2);
h=slice(xq,yq,zq,vq,-50,50,2);
view(3);
daspect([2 2 40]); %坐标轴缩放
axis([-100 100 -100 100 0 10]); %坐标轴范围
colormap(mycolor3);
colorbar('EastOutside');
caxis([0,65]);
camlight;
lighting gouraud;
alpha(0.9);
set([h(1),h(2)],'ambientstrength',0.6);

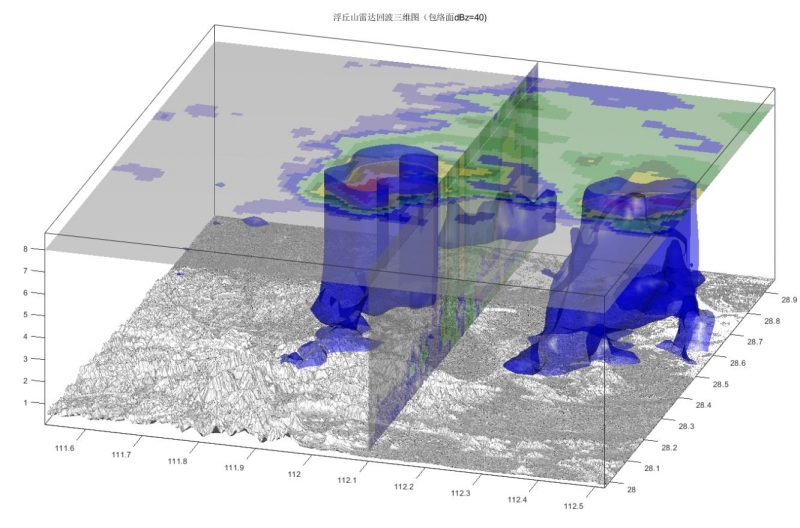

(这一部分是利用读取的9个仰角的反射率因子进行空间插值,然后实现三维可视化,附件图片已经叠加地形,代码中没有叠加地形需要另外自己加入)
|
-
|
