IDL之消除图像锯齿感

15195775117

一、需求缘起

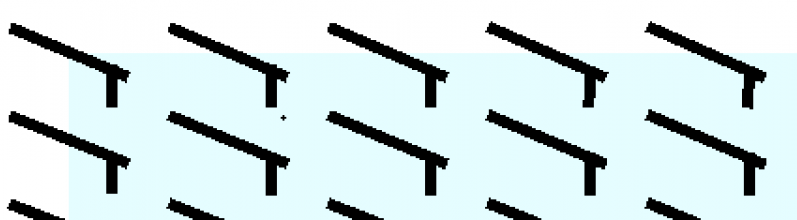

今天上午有同道说，画的图锯齿感较强（如下图），他认为可能是IDL的vector函数不给力。
我想，IDL在可视化方面十分专业，不可能有问题，肯定是没用好。



二、思考解决

位图存在锯齿是必然的，如果没看到锯齿，只是因为放得不够大。
以上这种情况，是因为箭头所占像素较少造成的，
比如一个箭头是20*20个像素，很容易看到锯齿，
如果把箭头放大，例如200*200，则看不出锯齿。

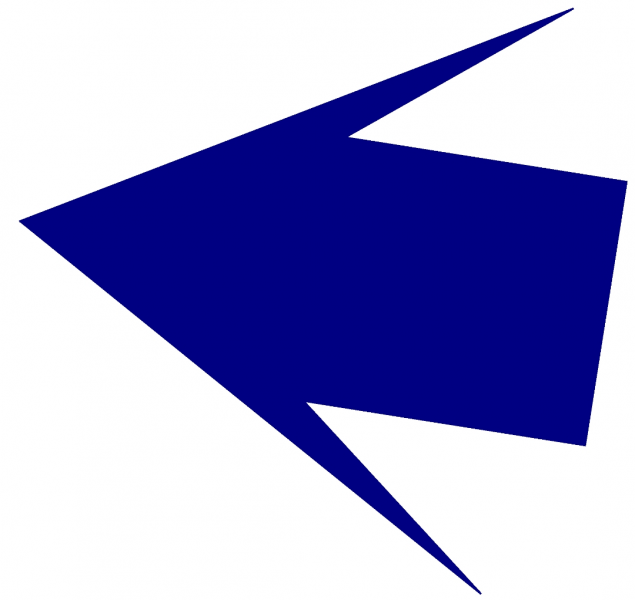

那么，只需要把箭头放大即可：



三、IDL参考代码

n = 2
  x = 10*DINDGEN(n)/(n-1) - 5
  y = 10*DINDGEN(n)/(n-1) - 5
  xx = REBIN(x, n, n)
  yy = REBIN(TRANSPOSE(y), n, n)
  mu = 1
  xdot = mu*(xx - xx^3/3 - yy)
  ydot = xx/mu


  v = VECTOR(xdot, ydot, x, y, $
    position=[0,0,1,1],$
    AUTO_COLOR=1, $
    xrange=[3,7],yrange=[0,8],$
    RGB_TABLE=33,$
    dimensions=[8000,4000],$
    head_size=20,$
    sym_size=20,$
    sym_thick=20,$
    /HEAD_PROPORTIONAL,$
    LENGTH_SCALE=10,$
    ARROW_THICK = 10)
