时间箭头图

Ms朝阳 · 发表于 2021-1-28 16:35:21

您需要登录才可以下载或查看，没有帐号？立即注册

x

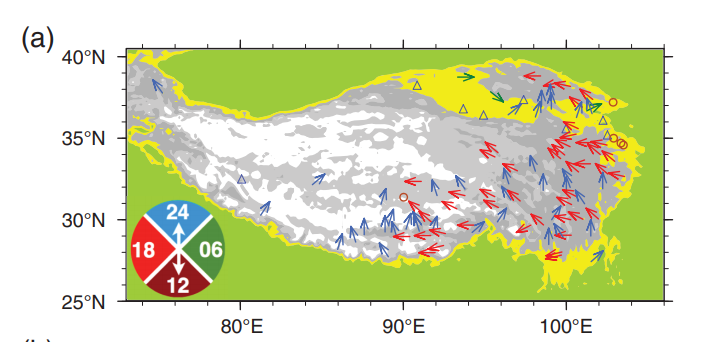

请问大家，我想用箭头来表示时间，像图中这样，用不同颜色和不用方向的箭头来表示每个站点日降水峰值出现的时间，请问怎么用ncl或者matlab实现呢，左下角那个“表盘”怎么画出来呢？

樱桃瘦肉丸子 · 发表于 2021-1-28 16:58:26

震惊！还有这种操作，学到了！

Ms朝阳 · 发表于 2021-1-28 18:29:38

樱桃瘦肉丸子发表于 2021-1-28 16:58
震惊！还有这种操作，学到了！

哈哈哈所以怎么把它搞出来

樱桃瘦肉丸子 · 发表于 2021-1-29 10:18:43

Ms朝阳发表于 2021-1-28 18:29
哈哈哈所以怎么把它搞出来

俺也不知道，坐等大神答疑！

平流层的萝卜 · 发表于 2021-2-2 17:12:12

个人浅见：日峰值用风场的形式画出来，关键在于找到风向，风向可以用时刻进行线性计算而来。当风向落入某个区间时，为一种颜色。当落入另一个区间时，为另一种颜色。风速没那么多所谓，可以单独设置为一个固定的值，知道了风速和风向，可以计算u和v作为画图的参数输入。至于色标，根据则是普通的饼图叠加上去就好。

樱桃瘦肉丸子 · 发表于 2021-2-3 15:02:18

哈哈哈经想出了办法，发现楼上有人回复了，我和他一样的办法，用quiver函数，把时间换算成风向，风速设定固定值。就可以画出来了。

Ms朝阳 · 发表于 2021-2-5 00:17:01

平流层的萝卜发表于 2021-2-2 17:12
个人浅见：日峰值用风场的形式画出来，关键在于找到风向，风向可以用时刻进行线性计算而来。当风向落入某个 ...

感谢解答！！有思路了，谢谢！

Ms朝阳 · 发表于 2021-2-5 00:21:13

樱桃瘦肉丸子发表于 2021-2-3 15:02
哈哈哈经想出了办法，发现楼上有人回复了，我和他一样的办法，用quiver函数，把时间换算成风向，风速设定固 ...

是呢，时间可以换算成风向，这样就可以像平常画风速图那样了，谢谢哦！
