[源代码] 小白学习Basemap气象画地图的第五天(读取micaps站点数据,省级能见度分布)

[复制链接]

新浪微博达人勋

发表于 2021-2-10 19:29:14 | 显示全部楼层 |阅读模式

登录后查看更多精彩内容~

您需要 登录 才可以下载或查看,没有帐号?立即注册 新浪微博登陆

x
小白学习Basemap气象画地图的第五天(读取micaps站点数据,省级能见度分布) 111.png
这一帖子,主要介绍了三个重点:
1.micaps站点数据的读取
2.站点数据的插值
3.不均匀色标的生成
在下面的介绍中一一解释


读取micaps站点数据

这一步暂时不做解释了,因为光解释这个可以开一帖,代码是我网上找到,不是自己写的。其实大家不用纠结是否能看懂,能用就好了。主要是MDFS_Station()类,附件中会给出

正式开始第一步导入类
from read_mdfs import MDFS_Station#另外写的一个类,用于读取micaps数据,当然不是我写的,抄的,忘记出处了,不好意思
import numpy as np
from scipy.interpolate import Rbf
import matplotlib.pyplot as plt
from matplotlib.path import Path
from matplotlib.patches import PathPatch
import matplotlib.colors as mcolors
import shapefile
from mpl_toolkits.basemap import Basemap
import matplotlib as mpl

第二步读取micaps站点数据(重点)
x = MDFS_Station('20210210100000.000')
#读出的x是一个字典
#经纬度,每一个是一个list
lon = x.data['Lon']
lat = x.data['Lat']
#数据,1207代码代表了【水平能见度(人工)】,micaps数据各代码含义可以自行寻找
var = x.data[1207]


这里读取的是’20210210100000.000’是micaps站点数据。
说明:
站点数据和格点的区别:格点数据是有规律排列的比如1°*1°就是一个经度一个纬度一个数据,是网格点。
站点数据就是观测站提供的数据,观测站的分部无法很规律,类似于离散的点
画站点数据需要进行插值,插值成格点数据进行画图,下面会提到
关于micaps数据各代码含义可以留下邮箱或者网盘,作者给发micaps数据结构。

第三步插值成格点数据(重点)插值经纬度

对经纬度进行插值,这里作者讲经纬度插值成了0.05°*0.05°的网格

olon = np.linspace(108,115,140)

olat = np.linspace(24,31,140)

olon,olat = np.meshgrid(olon,olat)

#np.meshgrid(),将两个一维数组合成一个二维的网格坐标矩阵,就是把经纬度的两个list变成有关系的二维经纬网格

插值数据

生成一个插值规则

func = Rbf(lon,lat,var,function='cubic')

Rbf()是一种插值函数,好像是径向插值什么的,字面理解的意思应该就是以这一点开始,向外插值。
function=‘cubic’,就是插值的方式,列举了三种linear、cubic、gaussian。
gaussian作者的电脑比较烂,跑崩了,大家可以试一试。
另外两种作者下面有效果,自己看。
其他的就自己去摸索啦

#根据插值规则生成新的数据,得到格点数据


var_new1 = func(olon,olat)

#筛选数据,把因为插值造成的小于0,大于30的数据变回0和30

var_new1[var_new1 < 0] = 0


var_new1[var_new1 > 30] = 30

第四步画图

图像设置,读取地图文件在这里不再介绍,可以看作者之前的帖子,有详细的说明
主要解释不均匀色板的生成
设置不均匀的色板的原因在于,如果使用均匀的色板,从能见度200m到30km均匀等分,图像不美观,能见度差的区域也不够凸显

设置层次
#设置层次,仔细看可以发现间隔是不均匀的(抄的micaps)
clevs = [0.00, 0.20,0.50,1.00,2.00,3.00,5.00,10.00,20.00,30.00]

建立对应的颜色列表
#建立对应的颜色列表(抄的micaps)
cdict = ['#6f2800','#9c00ff','#fe0100','#fc5506','#fbb249','#ffff00','#75ff30','#92e0f8','#c9ecff']
#利用颜色列表生成一个cmap类,用于画图
my_cmap = mcolors.ListedColormap(cdict)

归一化颜色
#BoundaryNorm是数据分组中数据归一化比较好的方法
#意思就是把层次全部归一化到0-1,然后映射到颜色上,比较抽象,如果不理解也没事,照葫芦画瓢,照做就好了
norm = mcolors.BoundaryNorm(clevs,my_cmap.N)

画图画色板
#画图
cs = ax.contourf(olon,olat,var_new1,levels=clevs, cmap=my_cmap,norm =norm )
#画色板
plt.rcParams.update({'font.size':10})
plt.colorbar(mpl.cm.ScalarMappable(norm=norm, cmap=my_cmap), ax = ax, label='能见度(km)')


第五步画掩膜,美化图片

这一步也不做详细解释了,前期的帖子也有,大家可以去看

出图

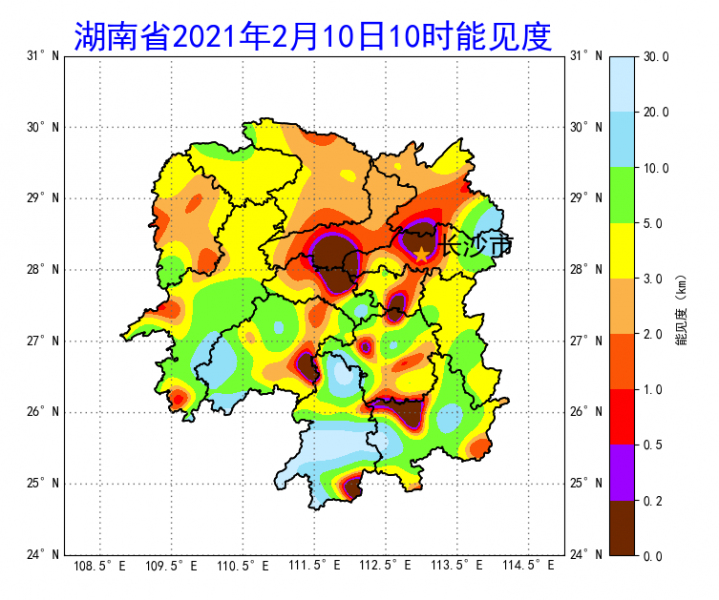

function=‘cubic’

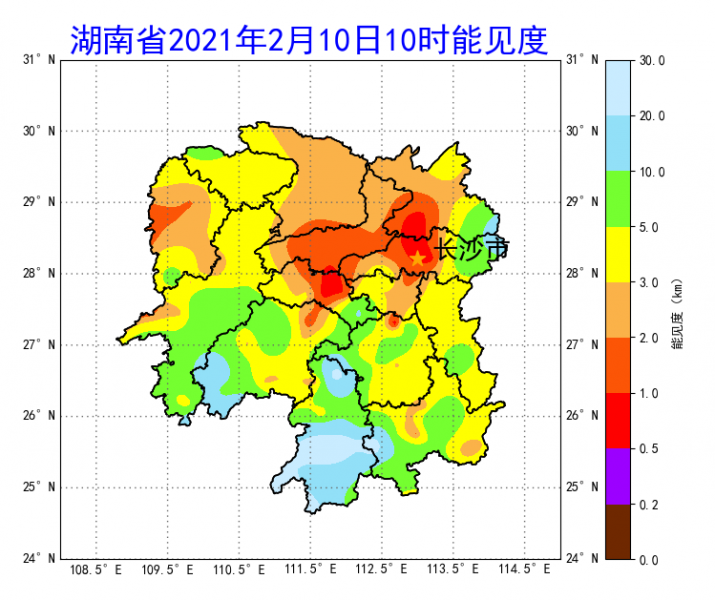

function=‘linear’


详细的代码解释大家可以下载附件,或者去CSDN论坛看:htps://blog.csdn.net/weixin_42372313/article/details/113784707




地图初体验五及测试数据.rar

1010.92 KB, 下载次数: 165, 下载积分: 金钱 -5

密码修改失败请联系微信:mofangbao

新浪微博达人勋

发表于 2021-2-10 19:32:40 | 显示全部楼层
这图画的好像一个骷颅头!看来霾真的很“致命”
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

 楼主| 发表于 2021-2-10 20:01:38 | 显示全部楼层
oydl1985 发表于 2021-2-10 19:32
这图画的好像一个骷颅头!看来霾真的很“致命”

湖南那个应该是雾,今天南方下雨
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

发表于 2021-2-11 15:26:58 | 显示全部楼层
楼主,赞,学习中~~~
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

 楼主| 发表于 2021-2-11 23:40:09 | 显示全部楼层
noisy 发表于 2021-2-11 15:26
楼主,赞,学习中~~~

{:eb348:}
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

发表于 2021-2-17 09:20:03 | 显示全部楼层
楼主很厉害啊
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

 楼主| 发表于 2021-2-17 10:44:22 | 显示全部楼层

哈哈,我不厉害,我也是刚开始学,还在拾人牙慧
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

发表于 2021-2-17 16:17:31 | 显示全部楼层
请问这句是啥意思 buf = open('data_table.pickle', 'rb'),没找到路径。
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

 楼主| 发表于 2021-2-17 19:37:51 来自手机 | 显示全部楼层
qinhantang10 发表于 2021-02-17 16:17
请问这句是啥意思 buf = open('data_table.pickle', 'rb'),没找到路径。

哦哦,附件里少发了一个文件,留下邮箱,我发给你
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

发表于 2021-2-17 21:03:56 | 显示全部楼层
78498062@qq.com,谢谢!请问这个20210210100000.000这是什么数据?micaps里gds的吗?
