风场不出底图是怎么回事

ZMZ

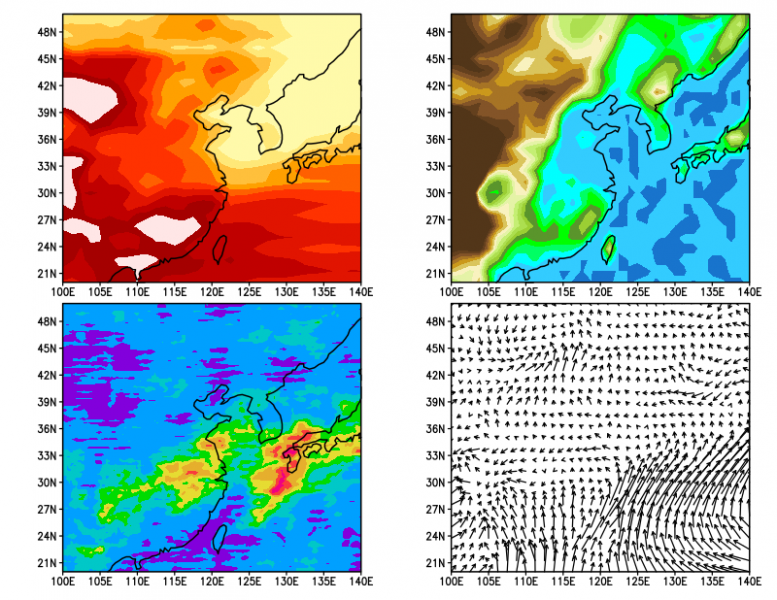

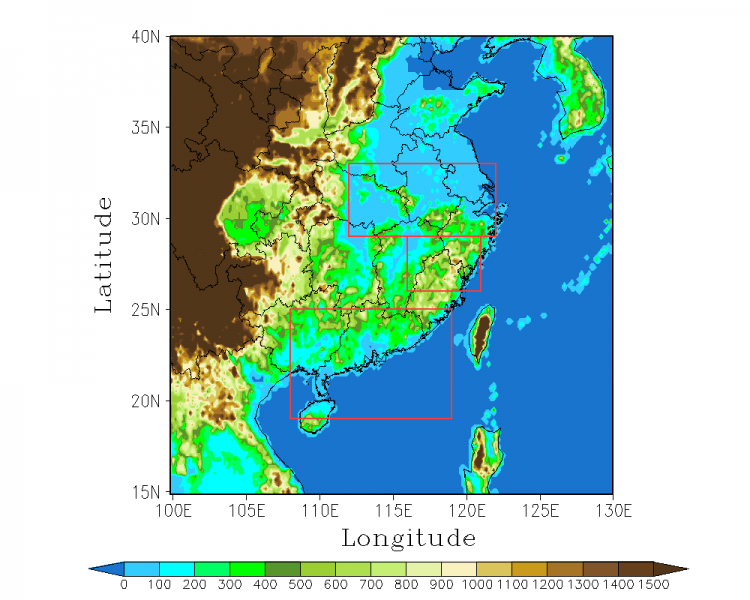

画了一张2*2的图，里面的风场图一直没有底图，单独画就有底图，这是什么情况？另外地形图借用了别人的色标但是出来的效果差很多不知道为什么。想画长江黄河也画不出来。求大神指教！！！

'reinit'
******dixing****
'open /sky2/JRA55/topo/topo.ctl'
'set parea 6 11 4.5 8.3'
'set grads off'
'set grid off'
'set lon 100 140'
'set lat 20 50'
'set mapdset cnriver'
'set map 1 1 5'
'draw map'
'set gxout shaded'
'run /sky1/software/grads-2.1.a2.oga.1/Contents/Resources/Scripts/color.gs'
'set rgb 20 24 116 205'
'set rgb 21 51 204 255'
'set rgb 22 0 255 255'
'set rgb 23 0 255 100'
'set rgb 24 0 255 0'
'set rgb 25 90 149 44'
'set rgb 26 155 207 52'
'set rgb 27 173 223 80'
'set rgb 28 197 239 116'
'set rgb 29 229 243 167'
'set rgb 30 249 242 191'
'set rgb 31 243 234 169'
'set rgb 32 231 216 133'
'set rgb 33 218 197 93'
'set rgb 34 210 174 56'
'set rgb 35 203 153 28'
'set rgb 36 167 116 37'
'set rgb 37 131 84 40'
'set rgb 38 100 64 30'
'set rgb 39 82 54 25'
'set rgb 40 122 100 79'
'set clevs 0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500'
'set ccols 20 21 22 23 24 25 26 27 28 29 30 33 35 36 37 38 39 40'
*'set clevs 100 200 300 400 500 600 800 1000 1200 1500 2000 2500 3000'
*'set ccols 41 31 32 33 34 35 36 37 38 39 71 72 73 74'
'd gp/9.8'
*'basemap L 0 1 m'
********anomaly-wind****
'open /sky3/zhangmz20/auv.ctl'
'set parea 6 11 0.4 4.2'
'set grads off'
'set grid off'
'set dfile 2'
'set lon 100 140'
'set lat 20 50'
'set z 1'
'set t 1'
'd u;v'
****anomaly-T******
'open /sky3/zhangmz20/t.ctl'
'open /sky3/zhangmz20/mean_t.ctl'
'set parea 0.5 5.5 4.5 8.3'
'set grads off'
'set grid off'
'set dfile 3'
'set lon 100 140'
'set lat 20 50'
'set z 1'
'set t 1'
'set gxout shaded'
'run /sky1/software/grads-2.1.a2.oga.1/Contents/Resources/Scripts/define_colors.gs'
'set clevs 15 16 17 18 19 20 21 22 23'
'set ccols 21 22 23 24 25 26 27 28 29 61'
'define t1=ave(tmp.3,t=41,t=232)'
'define t2=ave(t.4,t=1,t=63)'
'set lon 100 140'
'set lat 20 50'
'd t1-t2'
*'basemap L 0 1 m'
*'run /sky1/software/grads-2.1.a2.oga.1/Contents/Resources/Scripts/basemap.gs'
********r_anomaly*****
'open /sky3/zhangmz20/r_anomaly.ctl'
'set parea 0.5 5.5 0.4 4.2'
'set grads off'
'set grid off'
'set dfile 5'
'set lon 100 140'
'set lat 20 50'
'set z 1'
'set t 1'
'set gxout shaded'
'd r'
'printim /sky3/zhangmz20/fig1.png white'

lightmoon

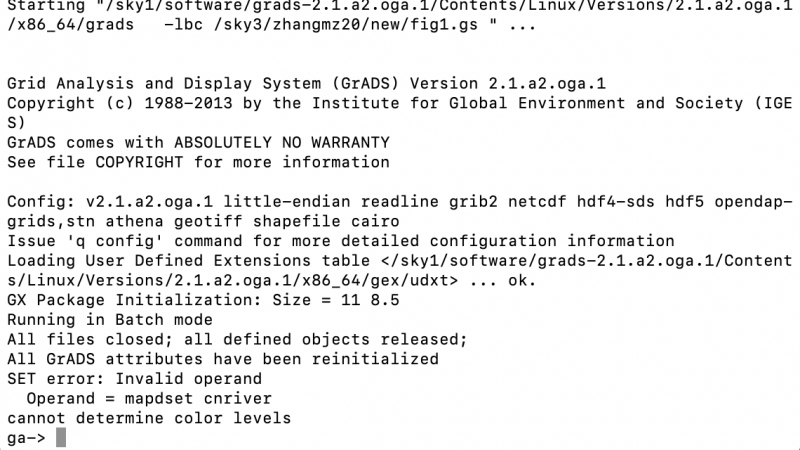

这不报错了嘛，cnriver这个地图没设置好

小其其格

grads图能画成这样，很厉害

river

错误提示已经说清楚了，设置地图那个命令是 set mpdset

ZMZ

river 发表于 2021-2-28 13:23
错误提示已经说清楚了，设置地图那个命令是 set mpdset

谢谢，已解决

ZMZ

已解决，河流没画出来是命令写错了，地形图是分辨率不够，换了地形数据，效果很好，风场底图也出来了
