怎样在一张图上有两个不同的colorbar？

logo · 发表于 2021-3-15 19:09:40

登录后查看更多精彩内容~

您需要登录才可以下载或查看，没有帐号？立即注册

x

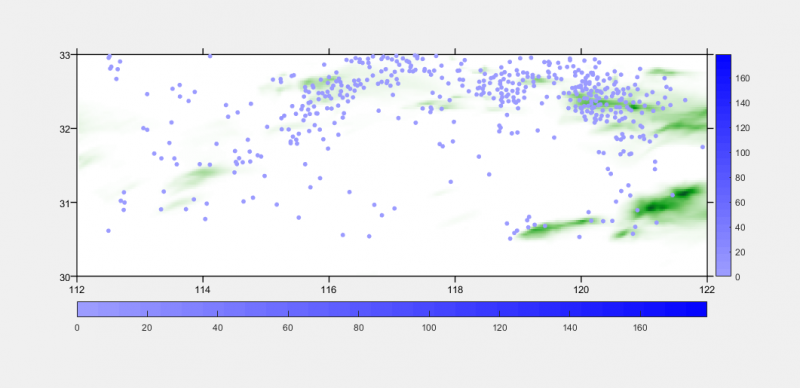

想要在同一张图上设置两个colorbar，一个为模式数据的填充图，另一个为实况散点图，但是在绘制第二张图时前面的bar会被覆盖掉，搜索帖子使用cbfreeze(colorbar);和freezeColors也不能实现参考http://bbs.06climate.com/forum.php？mod=viewthread&tid=91702&highlight=MATLAB%CD%AC%D2%BB%D5%C5%CD%BC这位老师的程序，也是同样的问题，跪求各位大神指点迷津

wjy_ecnu · 发表于 2021-3-16 12:54:34

ax1 = axes;
[x,y,z] = peaks;
surf(ax1,x,y,z)
view(2)
ax2 = axes;
scatter(ax2,randn(1,120),randn(1,120),50,randn(1,120),'filled')
linkaxes([ax1,ax2])
ax2.Visible = 'off';
ax2.XTick = [];
ax2.YTick = [];
colormap(ax1,'hot')
colormap(ax2,'cool')
set([ax1,ax2],'Position',[.17 .11 .685 .815]);
cb1 = colorbar(ax1,'Position',[.05 .11 .0675 .815]);
cb2 = colorbar(ax2,'Position',[.88 .11 .0675 .815]);

这个或许会有用

Ifare · 发表于 2021-3-16 10:19:08

咋不知道变通呢，两种bar画出来组合一下，非要一次性画出来干嘛

logo · 发表于 2021-3-16 10:43:04

Ifare 发表于 2021-3-16 10:19
咋不知道变通呢，两种bar画出来组合一下，非要一次性画出来干嘛

您好，您的意思怎么组合呢？我试过手动组合，但是我的图有300来张，实在量太大。

Ifare · 发表于 2021-3-16 11:06:46

logo 发表于 2021-3-16 10:43
您好，您的意思怎么组合呢？我试过手动组合，但是我的图有300来张，实在量太大。

你是写论文还是要干嘛？300来张图，如果写论文也用不到这么多图吧

logo · 发表于 2021-3-16 15:43:41

wjy_ecnu 发表于 2021-3-16 12:54
ax1 = axes;
[x,y,z] = peaks;
surf(ax1,x,y,z)

感谢大佬

，这个确实解决了我的问题
