ncl画图风场错位

Lu_uup

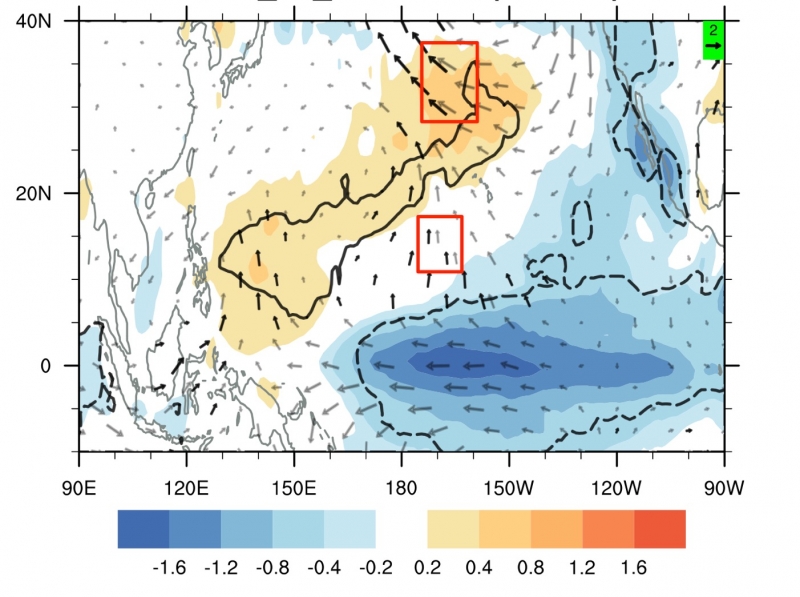

用ncl画了风场，因为overlay了两次，所以风场老是会有重叠，这该怎么解决呀？

resvc                  = True
resvc@gsnDraw          =False
resvc@gsnFrame         =False

resvc@gsnLeftString    =""
resvc@gsnRightString   =""

resvc@vcMinDistanceF   =0.02

resvc@vcRefMagnitudeF  = 1
resvc@vcRefLengthF     = 0.02

resvc@vcGlyphStyle              ="FillArrow"
;esvc@vcLineArrowThicknessF     =2.
resvc@vcMinMagnitudeF           =0.3
resvc@vcRefMagnitudeF           = 2
resvc@vcRefLengthF              = 0.015
resvc@vcRefAnnoOn               = True
resvc@vcRefAnnoString1          = "2"
resvc@vcRefAnnoSide             = "Top"
resvc@vcRefAnnoString2On        = False
resvc@vcRefAnnoPerimOn          = False
resvc@vcRefAnnoOrthogonalPosF   = -0.09
resvc@vcRefAnnoParallelPosF     = 0.999
resvc@vcRefAnnoBackgroundColor  = "green"
resvc@vcVectorDrawOrder         = "PostDraw"
resvc@vcFillArrowWidthF         =0.08
resvc@vcFillArrowHeadYF         =0.15
resvc@vcFillArrowHeadInteriorXF =0.25
resvc@vcFillArrowHeadXF         =0.3

; resvc@vcLevelSelectionMode="ExplicitLevels"
; resvc@vcLevels=(/0.5/)

resvc@vcMonoFillArrowFillColor  =True
resvc@vcFillArrowFillColor      ="black"
resvc@vcFillArrowEdgeColor      ="black"
resvc@vcGlyphOpacityF           = 0.3

vector1 = gsn_csm_vector(wks1,u_El_not_sig,v_El_not_sig,resvc)
vector2 = gsn_csm_vector(wks2,u_La_not_sig,v_La_not_sig,resvc)

overlay(plot1, vector1)
overlay(plot2, vector2)

resvc2=resvc
resvc2@vcGlyphOpacityF           = 0.8

vector3 = gsn_csm_vector(wks1,u_El_sig,v_El_sig,resvc2)
vector4 = gsn_csm_vector(wks2,u_La_sig,v_La_sig,resvc2)

overlay(plot1, vector3)
overlay(plot2, vector4)

气象小鬼

那你叠加一个不就行了

jiangxiaopang

u,v 的坐标属性都赋值了嘛

Lu_uup

气象小鬼 发表于 2021-3-23 08:21
那你叠加一个不就行了

因为要区分是否显著，所以用了两种颜色，但不知道为啥会出现这样的情况

Lu_uup

jiangxiaopang 发表于 2021-3-23 08:36
u,v 的坐标属性都赋值了嘛

是都赋值了

气象小鬼

resvc和resvc2，属性不太一样啊，这样容易出错。试试直接将
resvc@vcGlyphOpacityF           = 0.8

Lu_uup

气象小鬼 发表于 2021-3-23 14:42
resvc和resvc2，属性不太一样啊，这样容易出错。试试直接将
resvc@vcGlyphOpacityF           = 0.8

因为要区分是否显著，所以两者的不透明度是不一样的，我试了一下设置成一样的也还是有错位。
但是把箭头设置成这个样式好像就不会有这种问题，不知道为啥
resvc@vcGlyphStyle              ="CurlyVector"

气象小鬼

Lu_uup 发表于 2021-3-23 15:14
因为要区分是否显著，所以两者的不透明度是不一样的，我试了一下设置成一样的也还是有错位。
但是把箭头 ...

有点奇怪呀

Haron

请问楼主找到解决方法了吗？遇到了和你一样的问题，改了箭头样式之后仍然错位

whhh昊

请问楼主有解决问题吗 求赐教 也遇到了同样的问题 谢谢啦
