剖面图：地形覆盖不了等值线。求助！

nuistYJY

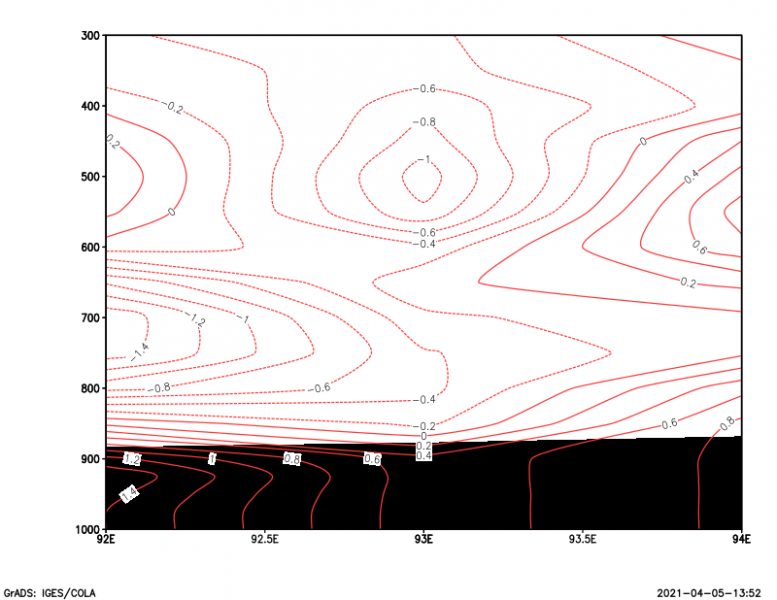

问题：地形覆盖不了等值线，求助！maskout命令我也是一知半解，可能用的不对，希望大佬帮忙！


gs如下：
'reinit'
'open H:\orog1.ctl'
'open H:\ws\fnl_20170731_00_00_c.ctl'
'set dfile 1'
'set grid off'
'set vrange 0 12000'
'set lfcols 16 0'
'set gxout shaded'
'set lon 92 94'
'set lat 43.2'
'set lev 1000 300'
'set xlopts 1 4'
'set ylopts 1 4'
'set clopts 1 1'
'set xlint 1'
'set ylint 100'
'set display color white'
'set t 1'
'set clevs 0'
'set ccols 0 1 0'
'set cmin 0'
'd orog.1'

'set dfile 2'
'set t 1'
'set clab forced'
'set xlint 0.5'
'set grid off'
'set grads off'
'set cthick 4'
'set ccolor rainbow'
'set gxout contour'
'set ccolor 2'
'set cint 0.2'
'd vvelprs.2'

'd maskout(orog,-vvelprs.2)'
'printim C:\Users\Administrator\Desktop\2402.png'
;

river

地形放到最后面画

Sybil11111

对，地形在最后就可以啦

dingxiaodong

请问楼主解决了吗，我以为遇到了同样的问题

小贝壳

Sybil11111 发表于 2021-4-11 22:17
对，地形在最后就可以啦

地形放在最后会覆盖等值线

小贝壳

dingxiaodong 发表于 2022-1-14 20:53
请问楼主解决了吗，我以为遇到了同样的问题

请问你解决了吗，我也遇到了这个问题
