ncl绘制垂直剖面流线

onenuister

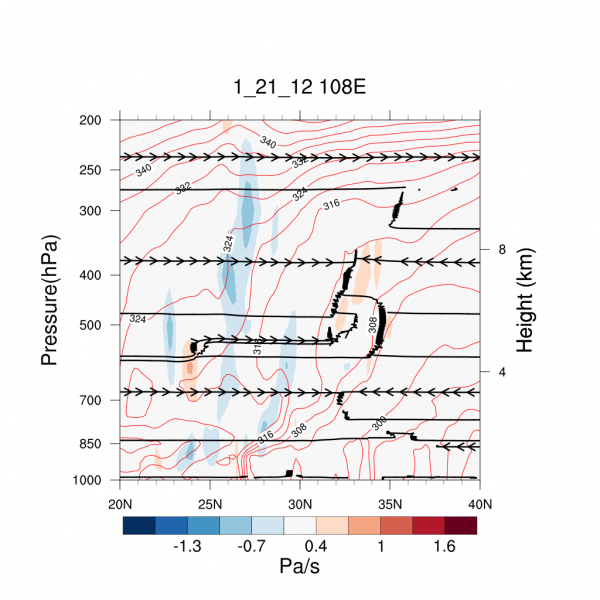

请教家园的大佬们，本人想用gsn_csm_pres_hgt_streamline绘制剖面流线图，但画出来的流线几乎都是平行的，有垂直方向上的也特别奇怪，代码及出图结果如下，有无高手知道这是咋回事呀？
begin
f = addfile("E:/Trend_0.25/2020.01_02_1h.nc", "r")
lon = f->longitude ;longitude=281
lat = f->latitude  ;latitude=241
prs = int2flt(f->level({1000:200}))     ;lev=20 100,200,250,300,350,400,450,500,550,600,650,700,750,800,850,900,925,950,975,1000
time = f->time     ;time=232
time@units = "hours since 1900-01-01 00:00:00.0"
utc_date = cd_calendar(time, 0)
year = tointeger(utc_date(:,0))
month = tointeger(utc_date(:,1))
day = tointeger(utc_date(:,2))
hour = tointeger(utc_date(:,3))
nmonth = 1
nday_start = 21
nday_end = 23
nhour_start = 0
nhour_end = 23
do iday = nday_start,nday_end
    do ihour = nhour_start,nhour_end
        ii = ind(month.eq.nmonth.and.day.eq.iday.and.hour.eq.ihour)
        rh = short2flt(f->r(ii,{1000:200},{20:40},{108}))          ;相对湿度
        tk = short2flt(f->t(ii,{1000:200},{20:40},{108}))          ;温度
        V = short2flt(f->v(ii,{1000:200},{20:40},{108}))           ;径向速度
        omega = short2flt(f->w(ii,{1000:200},{20:40},{108}))       ;垂直速度
        rh@_Fillvalue = -32767
        rh@units = "%"
        tk@_Fillvalue = -32767
        V@_Fillvalue = -32767
        V@units = " "
        V@long_name = " "
        omega@_Fillvalue = -32767
        omega@long_name = " "

        tc = tk - 273.16 ;转换为摄氏度
        copy_VarMeta(tk, tc)
        tc@units = "degC"
        es = new(dimsizes(tk),typeof(tk),tk@_Fillvalue)
        es := where(tk.gt.273.16,6.1078*exp(17.2693882*tc/(tk-35.86)),6.1078*exp(21.8745584*tc/(tk-7.66))) ;单位hPa  ;运用饱和水汽压Tetens经验公式
        copy_VarCoords(tk,es)
        prsconform = conform(es,prs,0) ;将气压一维数组扩展为跟es一样的二维数组
        qs = 0.622*es/(prsconform - 0.378*es) ;计算饱和比湿，单位g/g
        e = es * rh/100  ;计算水汽压，根据rh的单位原因除以100
        copy_VarCoords(rh,e)
        q = 0.622*e/(prsconform - 0.378*e) ;计算比湿
        copy_VarCoords(rh,q)
        tlcl = 55.0+2840.0/(3.5*log(tk)-log(e)-4.805) ;凝结高度的绝对温度
        theta = tk * ((1000/prsconform)^(0.2854*(1.0-0.28*q)))
        copy_VarCoords(rh,theta)
        se = theta*exp(((3376./tlcl)-2.54)*q*(1.0+0.81*q))
        copy_VarCoords(tk,se)
        copy_VarMeta(tk,se)
        se@long_name = " "
        se@units = " "

        wks   = gsn_open_wks ("png", "thse_"+tostring(nmonth)+"_"+tostring(iday)+"_"+tostring(ihour))
        re = True
        re@gsnDraw = False
        re@gsnFrame = False
        re@gsnLeftString = " "
        re@gsnRightString = " "
        re@cnLinesOn = False
        re@cnFillOn = True
        re@cnInfoLabelOn = False
        re@cnLevelSelectionMode = "ExplicitLevels"
        re@cnLevelSpacingF      = 0.2
        re@tiYAxisString        = "Pressure(hPa)"
        re@tiMainString         = tostring(nmonth)+"_"+tostring(iday)+"_"+tostring(ihour)+" 108E"
        re@cnLevels             = (/-1.6,-1.3,-1.0,-0.7,-0.4,0.4,0.7,1.0,1.3,1.6/)
        re@cnFillPalette        = "CBR_coldhot"
        re@pmLabelBarHeightF    = 0.1
        re@lbTitleString        = "Pa/s"
        re@lbTitlePosition      = "Bottom"
        plot_omega = gsn_csm_pres_hgt(wks, omega, re)

        res = True
        res@gsnDraw  = False
        res@gsnFrame = False

        prsconform = conform(es,prs*100,0) ;将气压转换为Pa
        omega = omega_to_w(omega,prsconform,tk) ;将垂直速度转换为m/s
        omega = omega*100


        res@pmTickMarkDisplayMode = "Always"    ; more detailed tickmarks
        res@stArrowLengthF = 0.008
        res@stMinArrowSpacingF = 0.008     ;controls the distance between drawn arrows. The default is 0.0, which could draw arrows right on top of each other
        res@stArrowStride = 3
        res@stLineThicknessF = 5.0
        res@stMinDistanceF     = 0.06 ; distance between lines
        res@stMinLineSpacingF  = 0.001


        res@cnLevelSelectionMode = "ManualLevels"       ;根据上述最值设置等值线数值
        res@cnLevelSpacingF      = 4
        res@cnLinesOn            = True
        res@cnSmoothingOn        = True
        res@cnLineLabelsOn       = True                 ;关闭等值线标签
        res@cnFillOn             = False                 ; 打开填色
        res@cnInfoLabelOn        = False
        res@cnLineThicknessF     = 2
        res@cnLineColor          = "red"


        plot_se  = gsn_csm_pres_hgt_streamline(wks, se, V, omega, res)
        overlay(plot_omega, plot_se)
        draw(plot_omega)
        frame(wks)

        delete(ii)
        delete(rh)
        delete(tc)
        delete(V)
        delete(omega)
        delete(tk)
        delete(es)
        delete(prsconform)
        delete(qs)
        delete(e)
        delete(q)
        delete(tlcl)
        delete(theta)
        delete(se)
    end do
end do
end

气象小鬼

1.要么是变量属性错了；
2.要么是omega算错了；
prsconform = conform(es,prs*100,0) ;将气压转换为Pa
omega = omega_to_w(omega,prsconform,tk) ;将垂直速度转换为m/s
omega = omega*100
为啥转来转去的呀

onenuister

气象小鬼 发表于 2021-5-16 21:13
1.要么是变量属性错了；
2.要么是omega算错了；
prsconform = conform(es,prs*100,0) ;将气压转换为Pa

omega之前的单位是Pa/s，我想把它转化成跟V一样的单位再画风场，为了凸显垂直运动，又扩大了100倍

wyqyhy

想问下楼主解决了么?同样问题

凛酱427

res@stMapDirection=False
