Python读取NC数据画风场和急流区

jl2587t

Python读取NC数据画风场和急流区Python读取NC数据画风场和急流区

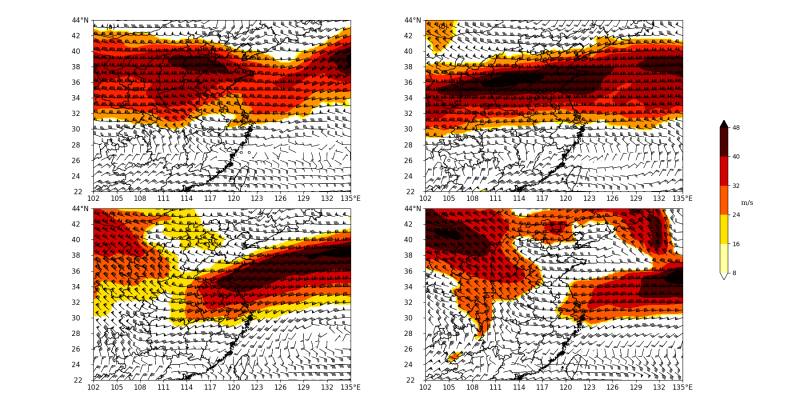

作者今天不想说话，注意点都在代码注释里了，各位看官凑活看哈

1. #知识点   1.多图共用一个色标

2. #         2.四张一样的图做循环，不用一张一张画

3.

4. #共用色标的原理，其实就是多加一个子图，把色标放子图里，然后调整一下位置就好了

5.

6.

7. #循环的原理就是建立四个子图，同样沟通步骤循环四遍

8. #因为四张图是一摸一样的，只有数据不同，所以通过循环4次直接产生四张图

9.

10.

11.

12.

13. #处理数据的包

14. import xarray as xr

15. import numpy as np

16. #画图的包

17. import matplotlib.pyplot as plt

18. #地图的包

19. import cartopy.crs as ccrs

20. import my_class

21.

22.

23.

24.

25.

26. #打开nc文件

27. #这些都是只需要执行一次的东西

28. ds = xr.open_dataset('download_201309.nc')

29. lat = ds.latitude

30. lon = ds.longitude

31. time = ds.time

32. u = ds['u']

33. v = ds['v']

34. lat_range = lat[(lat>=22) & (lat<=44)]

35. lon_range = lon[(lon>=102) & (lon<=135)]

36. fig = plt.figure(figsize=(18,9))

37.

38. #设置4个子图，并且放到列表里面，方便循环的时候用

39. plt.subplots_adjust(left=0.07, right=0.90, top=0.95, bottom=0.05,wspace=0.0009,hspace=0.1)

40. ax_a = fig.add_subplot(2,2,1,projection = ccrs.PlateCarree())

41. ax_b = fig.add_subplot(2,2,2,projection = ccrs.PlateCarree())

42. ax_c = fig.add_subplot(2,2,3,projection = ccrs.PlateCarree())

43. ax_d = fig.add_subplot(2,2,4,projection = ccrs.PlateCarree())

44.

45. ax_list = [ax_a,ax_b,ax_c,ax_d]

46. abcd = ['(a)','(b)','(c)','(d)']#图右上角的abcd

47. i = 0#循环变量

48.

49.

50.

51.

52. #开始循环，以时间为循环的变量，i作为辅助

53. for time_i in time:

54.     #取数据

55.     u_region = u.sel(longitude=lon_range, latitude=lat_range,time = time_i)

56.     v_region = v.sel(longitude=lon_range, latitude=lat_range,time = time_i)

57.     #算风速

58.     wind_speed = np.sqrt(u_region * u_region + v_region * v_region)

59.     #清洗风速，小于24的都置零

60.     e = (wind_speed > 23)

61.     wind_speed_region = np.where(e,wind_speed,0)

62.

63.

64.     #i的作用来了，利用i得到相应的子图

65.     ax_list[i].set_xticks(np.arange(102,136,3),crs=ccrs.PlateCarree())

66.     ax_list[i].set_yticks(np.arange(22,45,2),crs=ccrs.PlateCarree())

67.     xticks_str = ['102', '105', '108', '111', '114', '117', '120','123', '126', '129', '132', '135°E']

68.     ax_list[i].set_xticklabels(xticks_str,fontsize = 11)

69.     yticks_str = ['22   ','24    ','26    ','28    ','30    ','32    ','34    ','36    ','38    ','40    ','42    ','44°N']

70.     ax_list[i].set_yticklabels(yticks_str,fontsize = 11)

71.     my_class.readshapefile('bou2_4l.shp',linewidth=1,ax=ax_list[i])

72.

73.     #填色

74.     #色标可以自己选择风格，也可以自定义，在之前的代码里面有

75.     cf_rh = ax_list[i].contourf(lon_range,lat_range ,wind_speed_region,cmap='hot_r',extend='both')

76.

77.     #风杆

78.     ax_list[i].barbs(lon_range[::4],lat_range[::4],u_region[::4,::4],v_region[::4,::4],barbcolor=['k'],linewidth=0.5,length=5,barb_increments=dict(half=2, full=4, flag=20))

79.

80.     #写abcd

81.     ax_list[i].text(0.05, 0.95, abcd[i],transform=ax_list[i].transAxes, fontsize=11)

82.

83.     #一次循环结束 i+1

84.     i += 1

85.

86.

87.

88.

89. #色条额外添加一个子图，【左侧距离，下侧距离，宽度，高度】

90. position=fig.add_axes([0.90,0.3,0.01,0.4])

91. cb=fig.colorbar(cf_rh,cax=position,orientation='vertical')

92. font = {'family' : 'serif',#字体

93.         'color'  : 'k',#颜色

94.         'weight' : 'normal',#自己百度吧

95.         'size'   : 11,#字体大小

96.         }

97. cb.set_label('    m/s',rotation=360,fontdict=font)

98.

99.

100.

101.

102. plt.show()

复制代码

原帖位于：https://blog.csdn.net/weixin_423 ... 1001.2014.3001.5502
