ncl 编辑.hluresfile对默认设置进行修改，可改变字体、默认色板等

guoguohh · 发表于 2022-2-23 11:30:55

您需要登录才可以下载或查看，没有帐号？立即注册

x

本帖最后由 guoguohh 于 2022-2-23 11:30 编辑

Graphical defaults that changed in NCL V6.1.0

Several graphical defaults were changed in NCL version 6.1.0.

In versions NCL 6.0.0 and earlier, the following graphical defaults were in effect:

· 32-color color table

· a colon (':') for a function code

In versions NCL 6.1.0 and later, the following graphical defaults are now in effect:

· "helvetica" font

· 256-color color table

· a tilde ('~') for a function code

以上是ncl新旧版本默认设置的区别，可以发现6.1.0以后的版本字体从“times-roman”改成了“helvetica”，但是一些中文期刊会要求我们的图中西文及数字用 Times New Roman，ncl中有命令能够修改一些字体和大小，但是一个一个去设置比较麻烦，而且无法修改地图坐标轴的数字字母的字体(我没找到，如果有的话可以分享一下)，为了方便我们对默认设置进行修改，也就是官网中提到的“.hluresfile”文件：https://www.ncl.ucar.edu/Document/Graphics/hlures.shtml

以没有图形化界面的ubuntu中设置为例（虚拟机）按照官网的步骤，我们需要在我们的家目录下新建一个名为.hluresfile的文件，把所给的内容复制粘贴在这个文件中，并修改你所需要的设置，步骤如下：

1. 通过cd ~命令打开家目录

2. VIM编辑器，可以新建文件也可以修改文件，命令为：vim .hluresfile（如果这个文件，以前是没有的，则为新建，则下方有提示为新文件，如果文件已存在，则没有提示。）

3. 进入编辑器后，我们先按"I”，即切换到“插入”状态。就可以通过上下左右移动光标，或空格、退格及回车等进行编辑内容了，和WINDOWS是一样的了。此时将官网给的内容复制粘贴，并修改相应设置https://www.ncl.ucar.edu/Document/Graphics/hluresfile

4. 当文本编辑结束之后，通常需要退出编辑器，我们选择保存退出：按键盘左上角的"ESC"，左下角的插入状态不见后，输入“冒号”，即":"(不需双引号)，在下方会出现冒号，等待输入命令，输入WQ。（功能分别为W：write，写入，Q：quit，退出）再回车，就保存退出了。

（关于linux系统中如何进入退出vim编辑器，方法及区别参考https://jingyan.baidu.com/article/495ba8410ff14d38b30ede01.html））

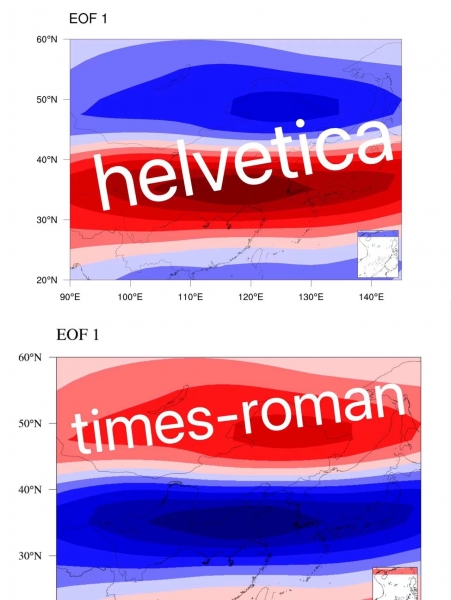

最后附一下修改了字体后的图对比

一大碗年糕 · 发表于 2022-2-23 11:44:43

1271756664 · 发表于 2022-2-23 12:31:59

ccznizuibang · 发表于 2022-3-8 16:31:45

哇，太棒了！感谢楼主

Swaddle · 发表于 2022-4-10 16:01:07

很有用

四夏三冬 · 发表于 2022-5-23 15:10:38

AuuuTi · 发表于 2022-5-23 16:22:28

请问如何才能将NCL里的字体改成“Arial” 呢?

guoguohh · 发表于 2022-5-24 09:39:24

AuuuTi 发表于 2022-5-23 16:22
请问如何才能将NCL里的字体改成“Arial” 呢?

ncl的font table里没有这个字体，建议用ncl画完图拿p图软件Adobe Illustrator加字

AuuuTi · 发表于 2022-5-24 10:06:57

guoguohh 发表于 2022-5-24 09:39
ncl的font table里没有这个字体，建议用ncl画完图拿p图软件Adobe Illustrator加字

好的好的，谢谢谢谢
