小白学习cartopy画地图的第一天（中国行政区域图，含南海）

jl2587t

小白学习cartopy画地图的第一天（中国行政区域图，含南海）
这是地图小白的我学习用cartopy画地图的第一天，慢慢摸索慢慢学习，一步一步学会使用cartopy。后面会持续更新。其中很多是从各个博主公众号中学习来的知识，难免雷同，在此先感谢（公众号：气象学家）

第一步是安装cartopy

这一步我不再说明了，作者也是尝试了很多方法，pip了半天，年轻人最后还是认怂了，建议大家安装方式为anaconda然后转化为国内镜像源安装，简直不要太简单，一条命令就够了，收起年轻人的那点小倔强，比如我。
这里强调一下地图包的问题，安装完cartopy后可以直接使用，但是自带地图包它会在使用的时候下载，这样很慢，所以作者建议提前找离线的下载好，放进正确的路径就好了，（离线地图包很多地方可以找到，要是没用，下方评论区留下你的百度网盘地址，作者发给你），地图存放位置为C:\Users\Administrator.local\share\cartopy\shapefiles\natural_earth\physical
作者也是找了很久才找到的。

第二步下载正确的中国行政区边界

老外坏得很，如果只用cartopy自带地图画国界，会发现很多边边角角是错的，所以需要下载咱们自己的行政区边界
网址是：GMT中文社区，数据集       下载里面的CN-border-La.dat，如果还有错误请及时告知作者，作者也是小白，立马删帖。文件也可以找作者要（下方评论区留下你的百度网盘地址，作者发给你）

第三步可以开始画图了导入库
import numpy as np
import matplotlib.pyplot as plt
import cartopy.crs as ccrs
import cartopy.feature as cfeature

这一步就不讲了

读取CN-border-La.dat文件
with open('CN-border-La.dat') as src:
    context = src.read()
    blocks = [cnt for cnt in context.split('>') if len(cnt) > 0]
    borders = [np.fromstring(block, dtype=float, sep=' ') for block in blocks]

这一步是读取CN-border-La.da文件，目的是读取里面每个点的经纬度，用于给底图加上行政边界

设置画图参数
fig = plt.figure(figsize=[8, 8])
ax = plt.axes(projection=ccrs.LambertConformal(central_latitude=90，central_longitude=105))

这一步是设置画图参数，和matplotlib画图没区别，解释一下其中几个参数的含义，说白了就是利用兰伯特投影方式画地图
projection：投影
LambertConformal：兰伯特投影
central_latitude：中央纬度
central_longitude：中央经度

画海洋、陆地、河流、湖泊
ax.add_feature(cfeature.OCEAN.with_scale('50m'))
ax.add_feature(cfeature.LAND.with_scale('50m'))
ax.add_feature(cfeature.RIVERS.with_scale('50m'))
ax.add_feature(cfeature.LAKES.with_scale('50m'))

这里利用的是cartopy自带的地图，分辨率50米，大概就是这个意思，我猜的，嘿嘿，不影响画图，当你看到离线地图包的时候就会发现还有10m,和110m的，共三种。

画国界
for line in borders:
    ax.plot(line[0::2], line[1::2], '-', color='gray',transform=ccrs.Geodetic())

这里就用到了当时上面文件里面的坐标点了，其实就是用点画线，line[0::2]就是X，line[1::2]就是Y，就是用xy画平面图，这样解释是否理解，有兴趣的可以print()一下就明白了，一组是经度，一组是纬度。

画经纬度
ax.gridlines(linestyle='--')

其实就是画网格线

设置区域
ax.set_extent([80, 130, 13, 55])

咱们画出来的是世界地图，这个来框处要显示的区域，经度80-130，纬度13-55，事实发现不是很匹配，不过大致也差不多，框出来的就是咱大中国，南海还不够，下面讲

画南海
sub_ax = fig.add_axes([0.741, 0.11, 0.14, 0.155],  projection=ccrs.LambertConformal(central_latitude=90,central_longitude=115))
sub_ax.add_feature(cfeature.OCEAN.with_scale('50m'))
sub_ax.add_feature(cfeature.LAND.with_scale('50m'))
sub_ax.add_feature(cfeature.RIVERS.with_scale('50m'))
sub_ax.add_feature(cfeature.LAKES.with_scale('50m'))
for line in borders:
    sub_ax.plot(line[0::2], line[1::2], '-', color='gray',transform=ccrs.Geodetic())
sub_ax.set_extent([105, 125, 0, 25])

画南海我就不赘述了，因为和上面方法一样，无非就是再加一个ax然后画

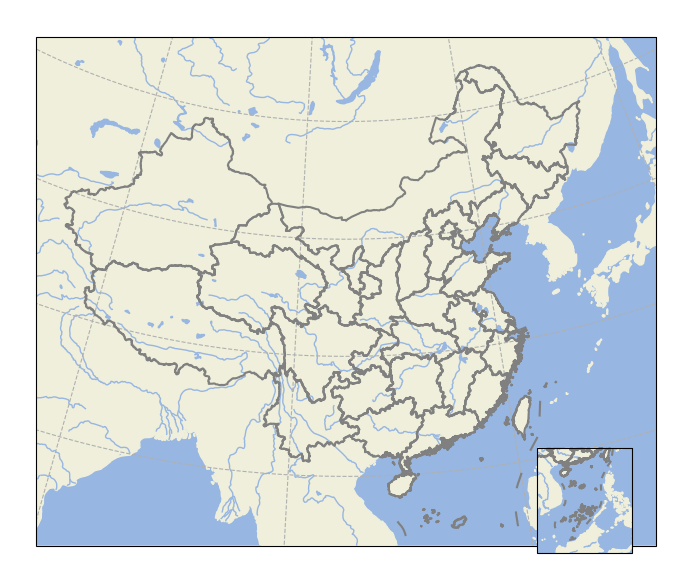

显示地图
plt.show()
这个不用解释了吧


更详细的解释请前往CSDN论坛：htts://blog.csdn.net/weixin_42372313/article/details/113572786（作者还发不了链接，见谅）
最后如果地图有错请各位仁兄一定要告诉我

大包包

有用！最近在学习cartopy，共同努力

jl2587t

看完给个评论鼓励一下作者呗

yqcxm

鼓励一下，再出新帖

dongyi

鼓励一下，支持一下

jl2587t

dongyi 发表于 2021-2-3 19:04
鼓励一下，支持一下

{:eb348:}

Alliris

谢谢楼主分享

jl2587t

Alliris 发表于 2021-2-8 11:04
谢谢楼主分享

不客气，共同学习

jl2587t

yqcxm 发表于 2021-2-3 11:01
鼓励一下，再出新帖

wangweiqing117

学习了，万分感谢

jl2587t

wangweiqing117 发表于 2021-2-10 09:52
学习了，万分感谢

共同学习
