IDL编程学习之风场图

qxjy009

15195775117 发表于 2019-8-8 17:00
我用的是8.5，7.1我没用过，会不会7.1没有快速可视化？

有可视化，但它不能识别fig的这些命令

15195775117

qxjy009 发表于 2019-8-9 11:27
有可视化，但它不能识别fig的这些命令

我查了下IDL7.1的教材目录：
https://wenku.baidu.com/view/57eb153d87c24028915fc373.html
似乎没有快速可视化的内容
我给的代码都是我运行过的，如果报错，可能IDL7.1就没有这个语法
我建议你升级IDL，新版的功能比较完善，7.1版太老了

qxjy009

楼主，我已经下载安装了8.3，可以用您那个画风场的脚本画出风场，但是还想请教一下，像您第一个图上的时空分布的坐标轴是怎么画的，可以把命令分享一下吗，如果资料时间是不规则的，可以按照现有资料的时间出图吗

15195775117

qxjy009 发表于 2019-10-24 09:43
楼主，我已经下载安装了8.3，可以用您那个画风场的脚本画出风场，但是还想请教一下，像您第一个图上的时空 ...

我写个例子你参考下：

   t1=julday(10,24,2019,12,0,0)
   t2=julday(10,24,2019,18,0,0)
   h1=200
   h2=1200
   t=[t1:t2:(t2-t1)/7]
   h=[h1:h2:(h2-h1)/7]
   fig=contour(dist(8),t,h,/fill,$
    yrange=[1200,200],$
   xtickFORMAT='(C(CMOi,"月",CDI,"日",CHI,":00"))')

zho

谢谢楼主分享的资料，下载学习了

15195775117

zho 发表于 2020-7-23 17:56
谢谢楼主分享的资料，下载学习了

多多交流，共同进步

SonGoku

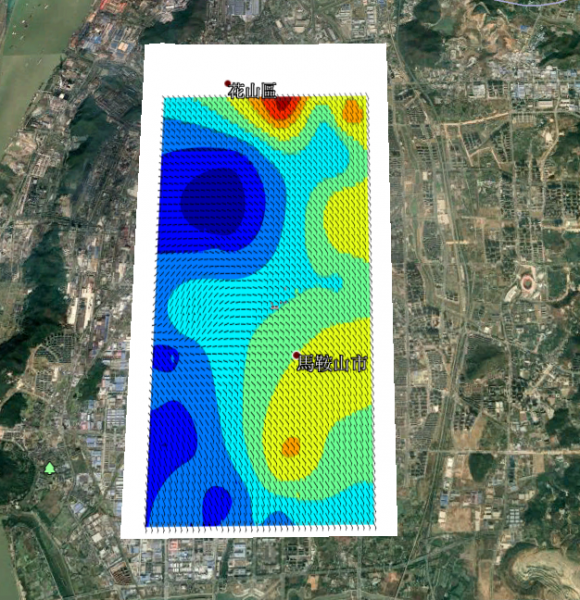

厉害了{:eb502:}{:eb502:}；您调整图片透明度的子程序能分享一下，学习学习吗

15195775117

SonGoku 发表于 2020-8-3 20:58
厉害了；您调整图片透明度的子程序能分享一下，学习学习吗

用IDL制图有个transparency的关键字，就是透明度，或者在谷歌地球里设置，不过要略知KML语言，里面的颜色跟HTML一样是RRGGBBAA格式

SonGoku

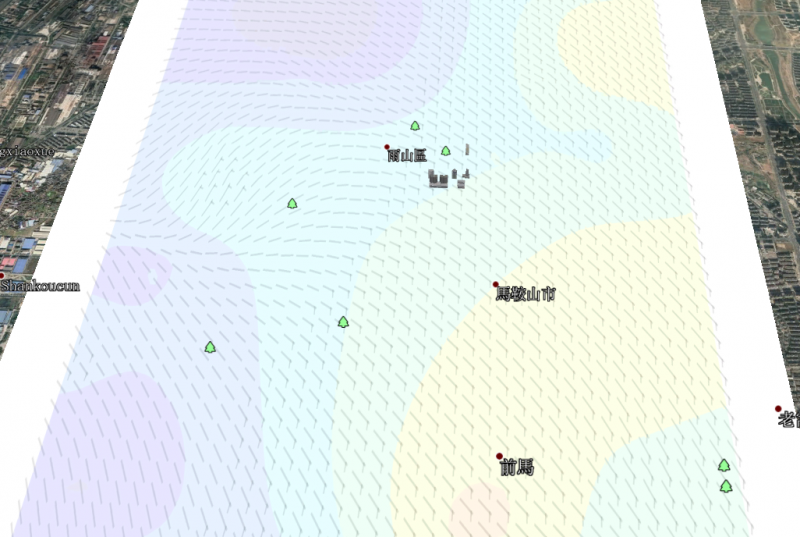

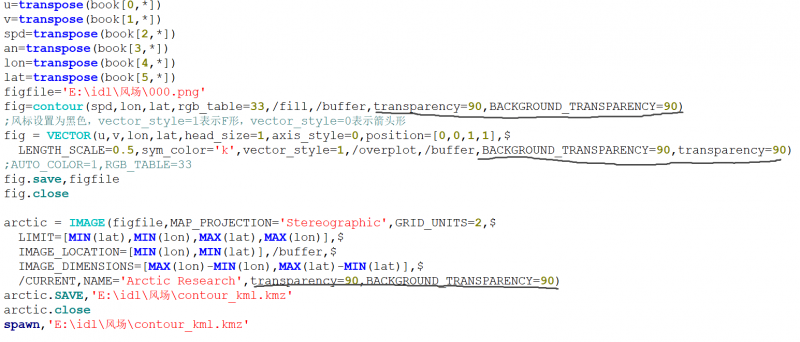

谢谢老师的解答。contour、vector、image的透明度和背景透明度都调了，还是达不到您的效果，不知道是哪里出了问题呢?

15195775117

SonGoku 发表于 2020-8-3 22:25
谢谢老师的解答。contour、vector、image的透明度和背景透明度都调了，还是达不到您的效果，不知道是哪里出 ...

画图时要设置position关键字把图占满整个画布，这样就消除了白色的边框，然后透明度调成50吧，90太高了，这样就能达到美观的效果了
