ncl画显著和不显著风场叠加错位

Lu_uup · 发表于 2022-9-24 14:35:03

登录后查看更多精彩内容~

您需要登录才可以下载或查看，没有帐号？立即注册

x

本帖最后由 Lu_uup 于 2022-9-24 14:37 编辑

用ncl画风场，将显著的和不显著的风场进行叠加后会出现错位，求问该怎么解决？就像下图1所示

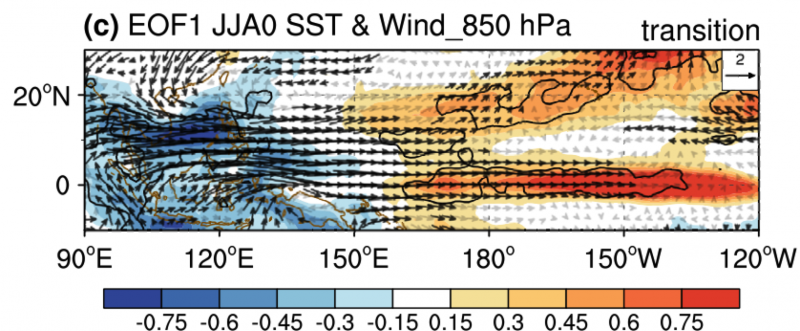

如果不设置vcMinDistanceF这个属性，看起来没有发生错位（图2），但实在是过于密集了

圈圈圆圆圈圈 · 发表于 2022-9-30 10:32:58

矢量overlay确实会有这个问题，我是通过设置矢量的level，改变箭头的颜色

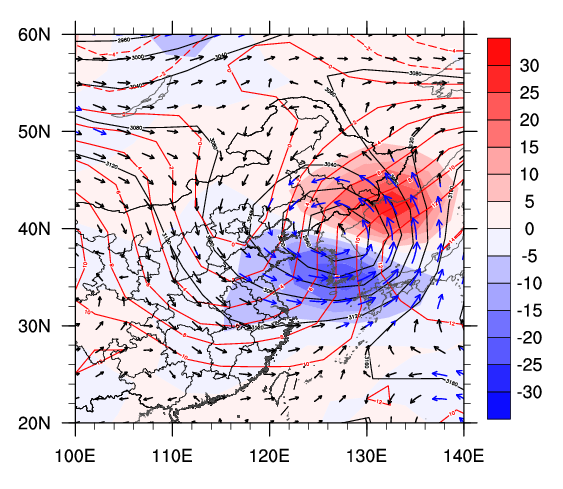

下面是我的部分代码和结果，风速大于12m/s的箭头画成蓝色，其余黑色
楼主可以参考这个想法，过检用黑色，未过检用灰色即可

  res_vc@vcLevelSelectionMode ="ExplicitLevels"
  res_vc@vcMonoLineArrowColor = False
  res_vc@vcLevels          =(/12/)
  res_vc@vcLevelColors    =(/"black","blue"/)
  res_vc@lbLabelBarOn =False

柿子柿子柿子 · 发表于 2022-9-24 20:51:32

你这不是用不同颜色来表示显著和不显著了嘛

Lu_uup · 发表于 2022-9-25 15:46:08

柿子柿子柿子发表于 2022-9-24 20:51
你这不是用不同颜色来表示显著和不显著了嘛

是的，这样就导致有些箭头没有画在格点上，发生了错位
