python 卫星数据pcolormesh绘图

言墨

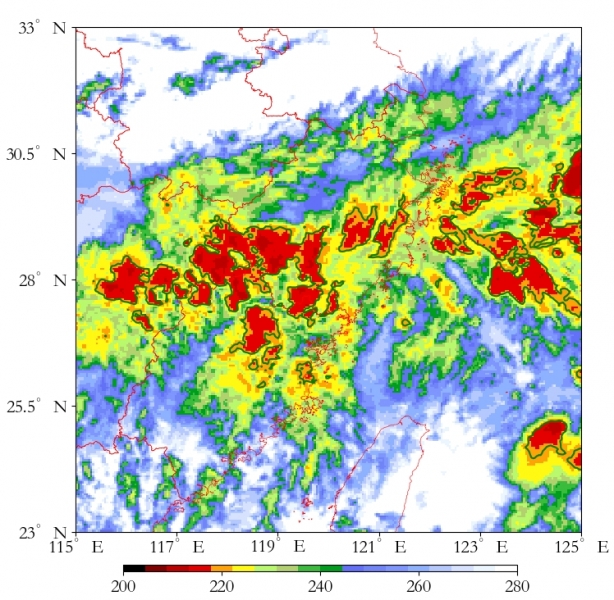

求问各位大佬，用风云数据时，利用pcolormesh绘图时色标的数字始终不在色标颜色的分界处（如图），但是如果我用contourf就没有这个问题，请问有大佬知道怎么解决吗？我的代码很简单，数据处理过程就不写了：cp=plt.pcolormesh(lon,lat,values,vmin=200,vmax=280,cmap=cmaps.precip2_17lev_r,transform=ccrs.PlateCarree(),zorder=0)

edwardli

from matplotlib import cm
import matplotlib.colors as colors
from matplotlib.colors import ListedColormap, LinearSegmentedColormap
mycmap = cm.get_cmap('jet_r', 16)


norm = colors.BoundaryNorm(np.arange(200,280,5), mycmap.N) #基于离散区间生成颜色映射索引


fig =plt.figure(figsize=(9,6),dpi=100)
ax = plt.subplot(111,projection=ccrs.PlateCarree())
cp = plt.pcolormesh(column.lon,line.lat,dn_values,#vmin=200,vmax=280,
                    cmap=mycmap,norm=norm,transform=ccrs.PlateCarree())
cs = plt.contour(column.lon,line.lat,dn_values,levels=[221,241])
plt.colorbar(cp)
plt.clabel(cs)
ax.coastlines()
ax.set_extent([100,120,35,55])
plt.show()

edwardli

原因contourf 范围（]，而pcolormesh范围[)

言墨

edwardli 发表于 2024-12-18 21:35
原因contourf 范围（]，而pcolormesh范围[)

好的  谢谢li老师

墨家大宝

fig, ax = plt.subplots(figsize=(15, 12), subplot_kw={'projection': platecarree})
pm = ax.pcolormesh(...)
cb = fig.colorbar(pm, ax=ax)
# 用下面的ticks参数可以手动设置你想要的色标刻度位置
cb.set_ticks(ticks=[...])

言墨

墨家大宝 发表于 2024-12-19 09:21
fig, ax = plt.subplots(figsize=(15, 12), subplot_kw={'projection': platecarree})
pm = ax.pcolormesh ...

好的  谢谢

edwardli

【雷小Py-018：色标colorbar也在坐标系ax中_2024.11.02-哔哩哔哩】 https://b23.tv/nIpLV7l

灭火器

因为你用的 cmaps 里的这个 colormap 颜色数量太少了，采样出来就是会不太连续

言墨

灭火器 发表于 2024-12-19 12:44
因为你用的 cmaps 里的这个 colormap 颜色数量太少了，采样出来就是会不太连续

好的  谢谢  我改个试试
