水汽通量求助

Jaxon

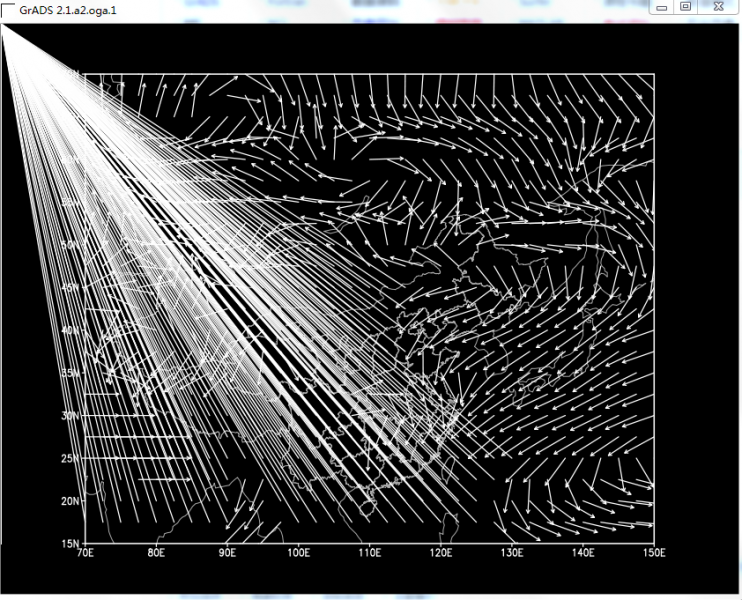

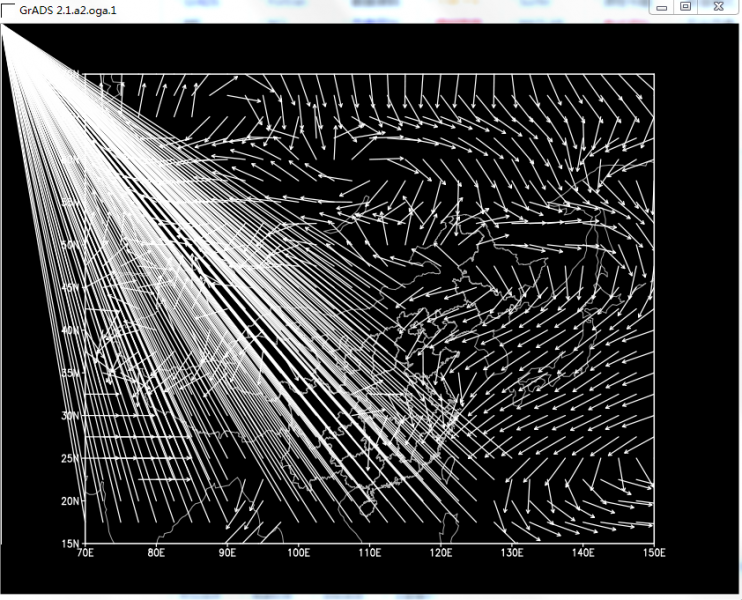

请叫各位大佬一个问题，为啥我用NC资料直接画水汽通量会出问题，搜索好久好像没见相关问题。采用'd q1;q2'作图时会有错误线条，

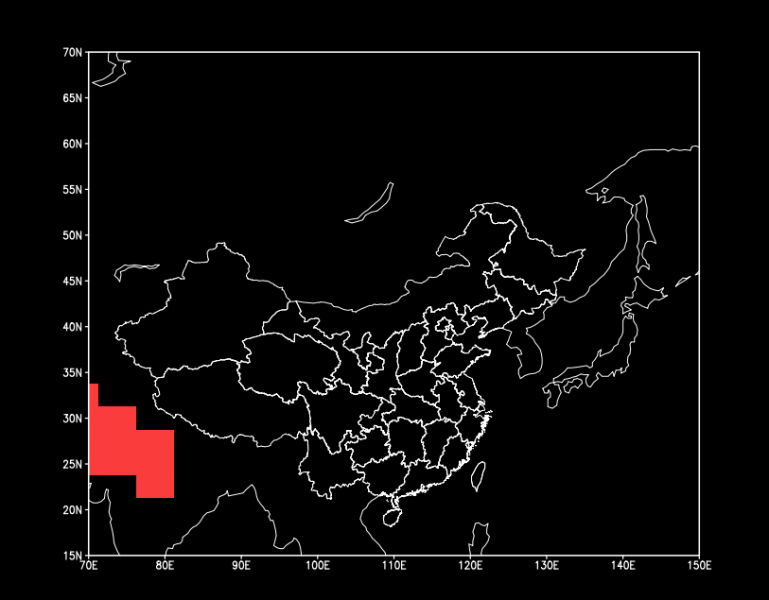

采用'd mag(q1,q2)'作图是直接不出图。代码如下：


'reinit'
'sdfopen E:\zhao\202006\month\air.mon.mean.nc'
'sdfopen E:\zhao\202006\month\rhum.mon.mean.nc'
'sdfopen E:\zhao\202006\month\wind\uwnd.mon.mean.nc'
'sdfopen E:\zhao\202006\month\wind\vwnd.mon.mean.nc'

'set mpdset cnworld'
'set lon 70 150'
'set lat 15 70'
'set lev 925'
'set t 870'


'define p=lev'
'define e=exp(17.67*(air.1-273.15)/(air.1-29.65))*(rhum.2/100)*6.112'
'define q=622*e/(p-0.378*e)'
'define q1=uwnd.3*q/9.8'
'define q2=vwnd.4*q/9.8'

'set grads off'
'set grid off'
'set gxout shaded'
'set cint 5'
*'d mag(q1,q2)'
'd q1;q2'
'run cbarn.gs'

'gxprint E:\zhao\202006\month\qflu\d.png white x1000 y800'
;

付亚男

你需要再设定一次绘图的区域，前面设定的区域是用于计算的，直接用于出图是有问题的
你在'set grads off'前加两句：
'set lat 20 65'
'set lon 75 145'
