一张图画不同的colormap

callmezoro

今天画地形图的时候遇到的问题，如果画全球的话陆地海洋的深度/高度极值都差不多，可以直接设置范围是-10000 - 10000 m(例如)，但是最近画沿海区域，陆地上的高度没有那么高，但是海洋却很深，再用对称的范围就显得没那么好看，但是画地形的colormap要求0m一定要在最中间，调不等间距的colorbar当然可以，但是麻烦程度有点高，干脆直接画两个colormap上去。
大体原理就是先生成两个矩阵，一个海洋是nan，一个陆地是nan，然后用plt.axes()生成两个完全一样的坐标轴就可以了

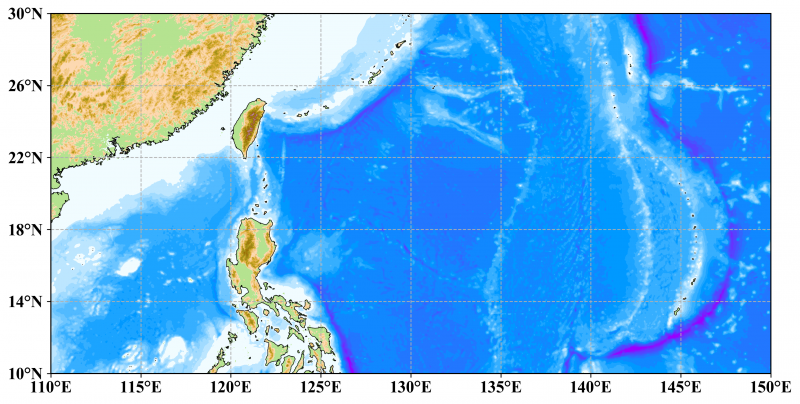

一个colormap

这幅图就是用的一个范围，从-11000 - 11000，

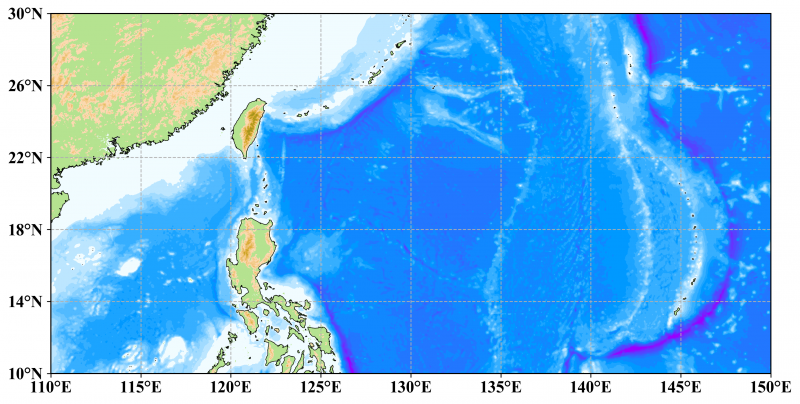

两个colormap

这副图陆地是-5000 -5000， 海洋是-11000 - 11000。这种画法就比较适合那种不需要加colorbar的图，缺点就是画图的适合matplotlib会报warning，说我生成了两个一样的axes叠加画图

Masterpiece

matplotlib新功能了解一下：
https://matplotlib.org/tutorials ... er-side-of-a-center

callmezoro

Masterpiece 发表于 2020-11-29 16:42
matplotlib新功能了解一下：
https://matplotlib.org/tutorials/colors/colormapnorms.html#twoslopenorm- ...

测试了一下这个代码，确实可以画不等间隔的colorbar，但是有几个问题：
第一，matplotlib需要升级，我之前的版本是3.1.1，其中一个function无法使用，升级到3.3.2之后spyder就闪退了，处理了半天才解决
第二，设置cmap的时候需要把读入colormap然后选择范围，比如这个colormap的0：0.5的部分用于画海洋，0.5：1的部分用于画陆地，遇到有的colormap在海洋陆地处有突变，这个选择的节点需要多试几次。（我尝试了好久，总是把我的浅海的位置画成绿色）尤其是使用contourf画图的时候更是难调
可能是由于我使用的colormap之间变化太过剧烈，我就把colormap换成了ncl_default，效果就好很多

总结来说是一个非常好的方法，但是比较吃colormap，对于需要画出colorbar的图是一个非常好用的方法，我这个方法也只是想分享另一种思路，可以不用调colormap间隔，因为它本来的用途是用来在图上画两种不同的数据，例如陆地画气温，海洋画ssh并使用不同的colormap（随便想的例子，应该没有人会把这两个画在一块吧）

Masterpiece

callmezoro 发表于 2020-11-29 18:28
测试了一下这个代码，确实可以画不等间隔的colorbar，但是有几个问题：
第一，matplotlib需要升级，我之 ...

对，这个新函数似乎是有一些BUG，不过如果是我，我也会像你一样，陆地海洋风别语句cmap画，然后叠加的做法，不过我不太理解ax报错的原因。

candyzh

你z整体的配色好好看， 可以请教一下你用的什么色卡吗

callmezoro

candyzh 发表于 2021-1-5 18:22
你z整体的配色好好看， 可以请教一下你用的什么色卡吗

GMT_globe，具体的rgb可以在ncl上找到 http://www.ncl.ucar.edu/Document ... les/GMT_globe.shtml

candyzh

callmezoro 发表于 2021-1-6 10:48
GMT_globe，具体的rgb可以在ncl上找到 http://www.ncl.ucar.edu/Document/Graphics/ColorTables/GMT_glob ...

Thanks
